Beskrivning
MiniCutter är ett mångsidigt laserhuvud. Det är kompakt, lätt och skär tunna metaller effektivt och kostnadseffektivt med fiberlaser upp till 4 kW.

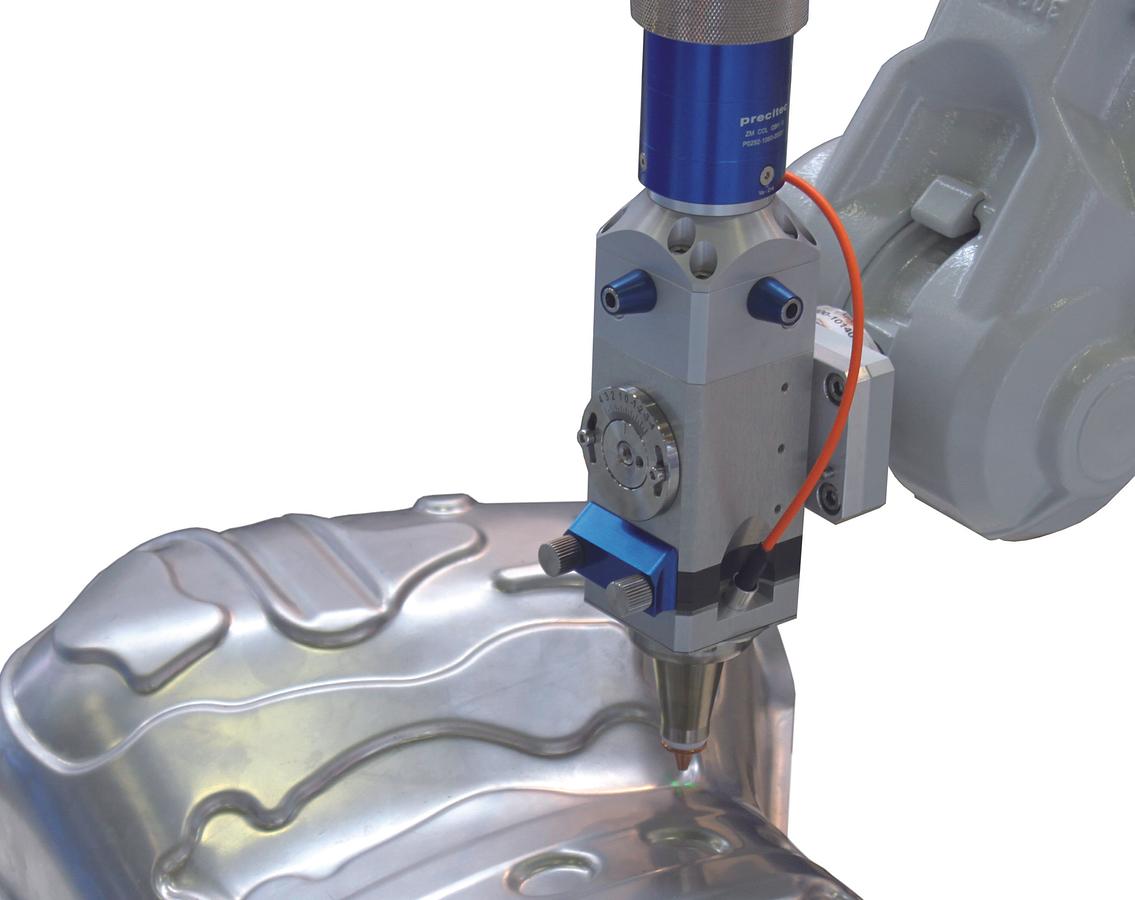

Det snabba precisa avståndskontrollsystemet garanterar en konstant skärkvalitet, särskilt vid skärning av komplexa former. Den smala designen ger hög tillgänglighet för bearbetning av kraftigt böjda delar. Men även vid plana skärapplikationer fungerar MiniCutter 2D mycket väl tack vare det kompakta sensorkonceptet.

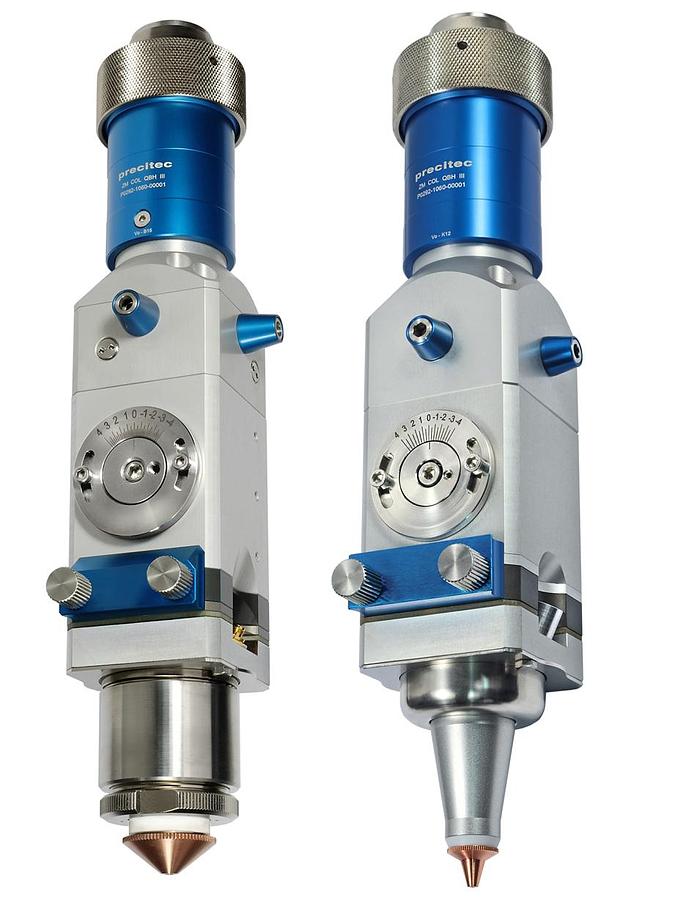

För driftsäkerhet är båda skärhuvudversionerna skyddade mot smältstänk, metallångor och skärgas med ett skyddsglas. Fokuspositionen kan justeras utifrån, både i sidled och vertikalt.
Effektivt
- Utmärkt prestanda i förhållande till pris
- Enkel och snabb byte av skyddsglaskassett (utan verktyg)
- Sofistikerad design av mekaniska komponenter
Flexibelt
- Fokuslängder kan anpassas perfekt till applikationen
- Plug & Play-system
- Anpassning till kundspecifik Z-axel möjlig
Användarvänligt & Säkert
- Temperaturstabil avståndskontroll
- Tätat strålgångssystem
- Skala för inställning av fokusposition i sidled och vertikalt utifrån
- Optik av hög kvalitet
- Slank och robust design
Produktblad
Specifikationer
| Tillverkare | Precitec |
| Modell | MiniCutter 2D & 3D |
| Max. lasereffekt | 4 kW (för våglängder mellan 1030 – 1090 nm) |
| NAmax 2D | 0.13 @ FC75 (MiniCutter 2D: fokuseringslinser 100 mm, 125 mm) |
| NAmax 3D | 0.13 @ FC75 (MiniCutter 3D: fokuseringslinser 75 mm, 100 mm, 125 mm, 150 mm) |
| Dimensioner (BxDxH) | 50 x 50 x 258 mm (FF75), 50 x 50 x 283 mm (FF100), 50 x 50 x 303 mm (FF125), 50 x 50 x 328 mm (FF150) |
| Vertikalt justeringsområde | ±4 mm |
| Vikt | 1,4 kg |
| Max. skärgastryck | 20 bar |
