Specialbyggd laserskärare för storskalig tillverkning av EGR-kylare till lastbilar

Laserskärare för högvolymproduktion av EGR-kylare

PVI Hydroforming i Vansbro, Dalarna, behövde en laserskärare för att tillverka sina EGR-kylare till lastbilar.

Maskinen fick i uppdrag att skära hål på specifika positioner på alla fyra sidor av ett kvadratiskt hydroformat rör, därefter kapa ändarna på röret och samla skrotet i en behållare. Hela processen måste ske i en ljusskyddad, övervakad klass 1-inhägnad för att säkerställa operatörens säkerhet och kontroll över skärprocessen.

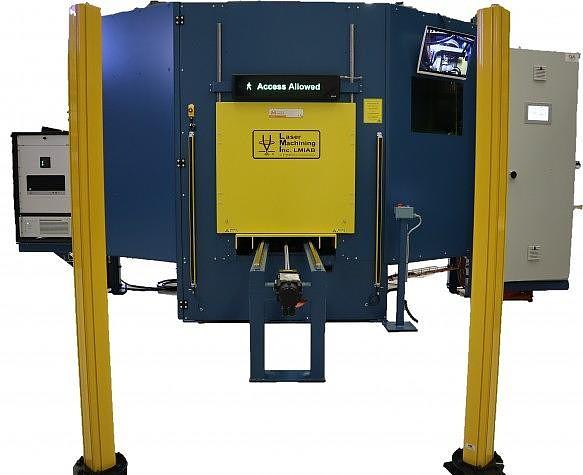

Tillsammans med vår partner Maskinsystem AB byggde LMIAB två sådana system. Båda är idag i full produktion.

"Process 1: Operatören placerar EGR-kylarens material i en ringfixtur. Materialet fixeras med vakuum, och operatören startar cykeln med en tryckknapp. Bordet och fixturen matas därefter in i inhägnaden, varefter den främre luckan stängs. Laserhuvudet kontrollerar att materialet är korrekt placerat och påbörjar laserskärningen. När skärningen i Process 1 är klar öppnas luckan och bordet matas ut igen. Materialet flyttas sedan till en annan maskin för förberedelse inför Process 2.

Process 2: Operatören monterar en styrtapp i fixturen för att säkerställa att materialet inte kan monteras fel. När materialet är korrekt monterat och låst, matas bordet och fixturen återigen in i inhägnaden, och materialet kapas slutligen till rätt längd".
