Laserhuvuden

Laserhuvuden för laserskärning

Vid laserskärning ska laserhuvudet fokusera laserstrålen på rätt position samtidigt som skärgas leds genom dysan mot arbetsstycket. Moderna skärhuvuden innehåller ofta funktioner för automatisk fokusjustering, kapacitiv höjdreglering, processövervakning och skydd av den interna optiken.

Viktiga parametrar vid val av skärhuvud är bland annat:

• maximal lasereffekt
• laservåglängd
• kollimerings- och fokuseringsoptik
• numerisk apertur och stråldiameter
• fokusjustering
• maximalt skärgastryck
• höjdreglering och sensorsystem
• vikt och mekanisk integration
• kylning och termisk belastning

Precitec erbjuder skärhuvuden för både 2D- och 3D-bearbetning, från kompakta lösningar för lägre och medelhöga effekter till huvuden för högeffektslaserskärning.

Laserhuvuden för lasersvetsning

Vid lasersvetsning används processhuvudet för att leverera och fokusera laserenergin mot svetsfogen. Beroende på system kan huvudet även kombineras med skyddsgas, processövervakning, tillsatstråd eller scannerbaserad strålstyrning.

Kraven på svethuvudet beror bland annat på lasereffekt, arbetsavstånd, material, foggeometri och hur systemet ska automatiseras.

Precitecs svethuvuden omfattar exempelvis YW30 och YW52 samt ScanWelder för scannerbaserad strålstyrning. YW52 är utvecklad för höga lasereffekter och automatiserade svetsprocesser, medan ScanWelder använder dynamisk strålrörelse för att påverka energiinsatsen i svetsfogen.

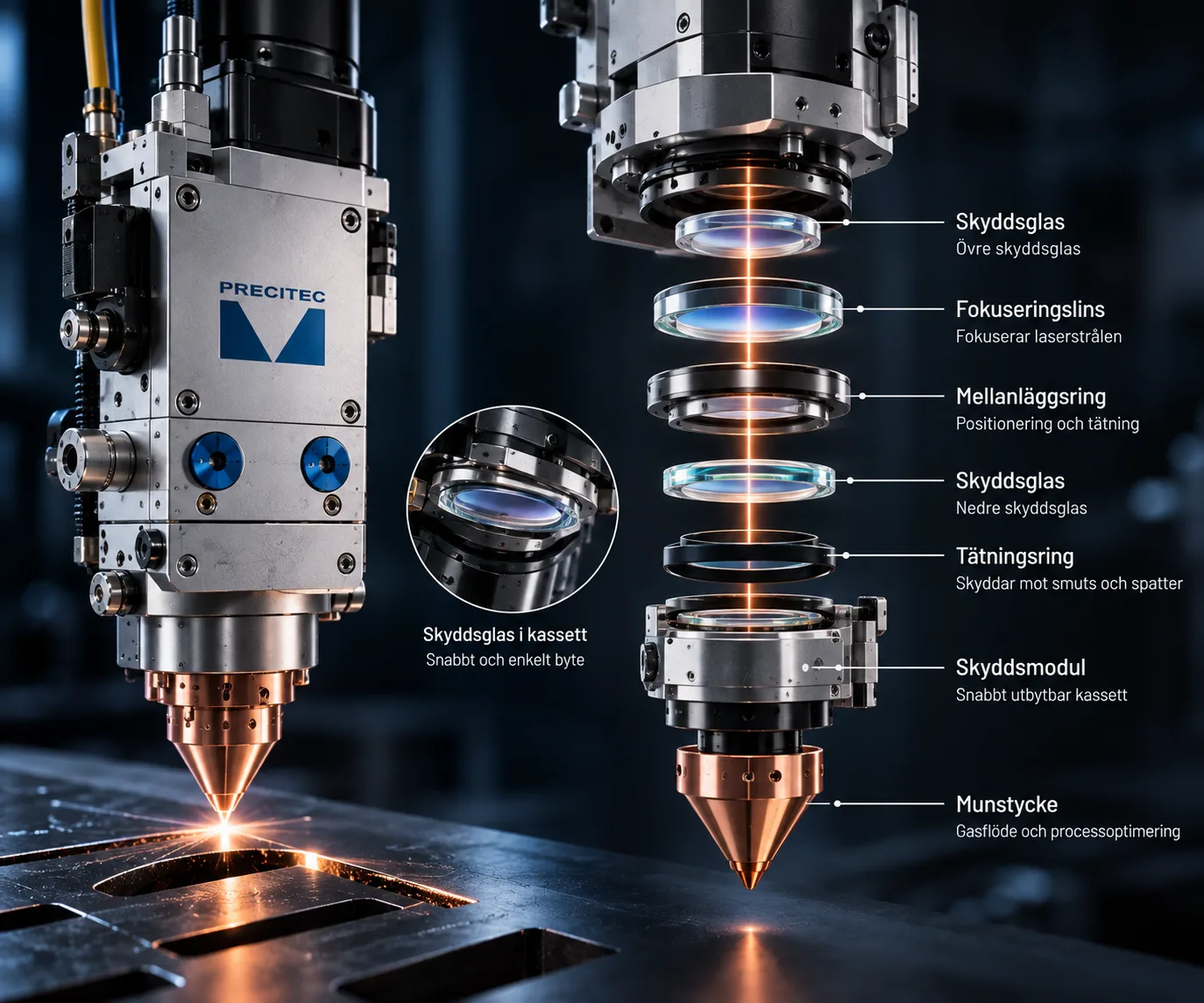

Optik och skyddskomponenter i laserhuvudet

Ett modernt laserhuvud innehåller flera optiska och mekaniska komponenter som tillsammans måste fungera som ett system.

Beroende på konstruktion kan laserhuvudet innehålla exempelvis:

• kollimeringsoptik
• fokuseringsoptik
• skyddsglas och skyddsfönster
• dysor och munstycken
• sensorer för höjdreglering
• temperatur- och processövervakning
• gasanslutningar
• kylning

Skyddsglas och andra slitdelar är viktiga för att skydda dyrare optiska komponenter och bibehålla en stabil process. LMI AB erbjuder även reservdelar och förbrukningsdelar för ett stort antal laserhuvuden.

Service och reservdelar

Laserhuvuden arbetar ofta i krävande produktionsmiljöer och innehåller optik, sensorer och andra komponenter som behöver kontrolleras och underhållas regelbundet.

LMI AB erbjuder service och reservdelar för flera typer av laserhuvuden och kan hjälpa till med exempelvis:

• identifiering av rätt reservdel
• skyddsglas och optiska komponenter
• dysor och keramiska isolatorer
• felsökning
• förebyggande underhåll
• utbyte eller uppgradering av befintligt laserhuvud

Precitec har även ett omfattande program av originaldelar och slitkomponenter för sina skär- och svethuvuden.

Laserhuvuden från Precitec och andra tillverkare

LMI AB är Precitec-partner i Skandinavien för både försäljning och service av Precitecs laserhuvuden. Precitec erbjuder processhuvuden för bland annat laserskärning och lasersvetsning, med lösningar för olika effekt- och applikationsområden.

Samtidigt är LMI AB en oberoende leverantör av lasersystem och arbetar även med laserhuvuden från andra tillverkare. Vilket laserhuvud som används beror på maskin, laserkälla, effekt, process och den aktuella applikationen. I kompletta maskinsystem, exempelvis från HSG, kan därför andra fabrikat och typer av laserhuvuden ingå.

Bilden här visar exempel på Precitecs olika laserhuvuden och illustrerar bredden inom både skärning och svetsning.

Behöver du service, reservdelar eller hjälp med ett laserhuvud från en annan tillverkare är du också välkommen att kontakta LMI AB. Vi hjälper till att identifiera rätt lösning utifrån det aktuella lasersystemet.
