Skyltar och varningssystem för laser
Tydlig skyltning är en viktig del av lasersäkerheten. Varningsskyltar informerar om att laserstrålning kan förekomma, markerar laserområden och hjälper personer att förstå när tillträde kräver särskild försiktighet. I industriella laserinstallationer kan fasta skyltar kompletteras med aktiva, belysta varningsskyltar som visar laserinstallationens aktuella status.
Skyltningen är en del av den samlade säkerhetslösningen och används tillsammans med exempelvis skyddskapslingar, interlocksystem och andra tekniska och organisatoriska skyddsåtgärder. IEC 60825-1 omfattar bland annat krav på varningsinformation och märkning för laserprodukter.
Varför behövs varningsskyltar vid laserinstallationer?
Laserstrålning kan vara osynlig och en person kan därför inte alltid avgöra genom att titta på utrustningen om en risk föreligger.
Skyltningen gör riskerna tydliga och kan bland annat användas för att:
- varna för förekomst av laserstrålning
- markera laserområden och kontrollerade områden
- informera om laserklass eller typ av risk
- ange när särskilda skyddsåtgärder krävs
- visa om en laserinstallation är aktiv eller säker att beträda.
Skyltningen ska anpassas efter den aktuella installationen och den riskbedömning som gjorts.n.

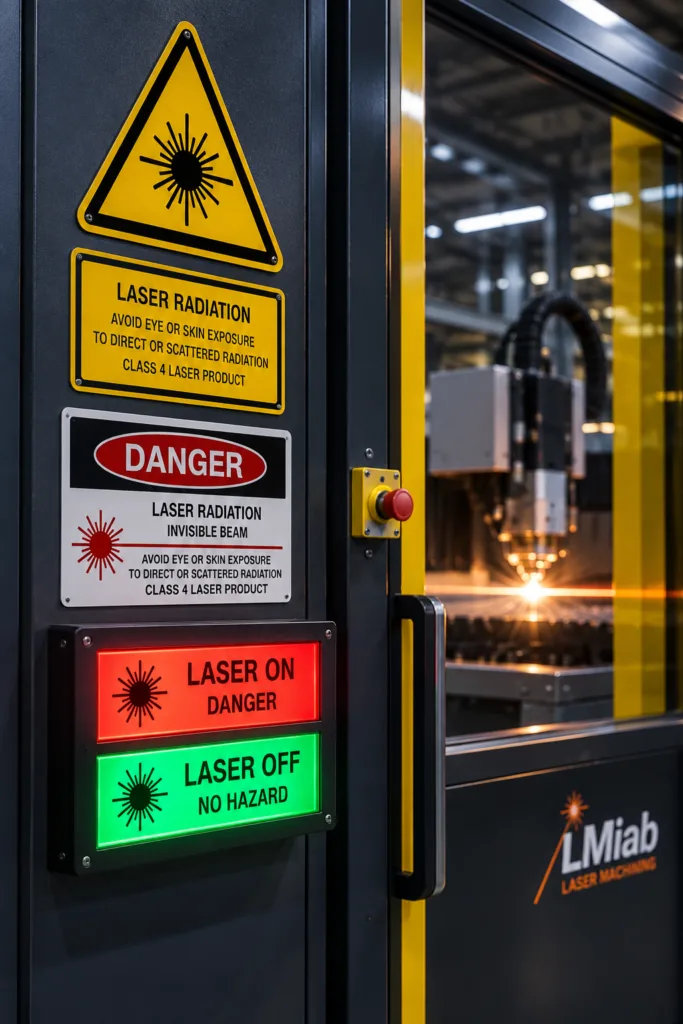

Passiva varningsskyltar
En passiv laserskylt ger permanent information om en laserrelaterad risk. Det kan exempelvis vara den välkända gula varningstriangeln med lasersymbol eller kompletterande information om laserklass, våglängd och andra säkerhetsuppgifter.
Sådan skyltning kan användas på exempelvis:
- dörrar till laserområden
- skyddskapslingar och laserceller
- laserutrustning
- serviceluckor och paneler
- områden där särskilda säkerhetsrutiner gäller.
IEC 60825-1 behandlar bland annat märkning för olika laserklasser, åtkomstpaneler samt varningar för synlig och osynlig laserstrålning.

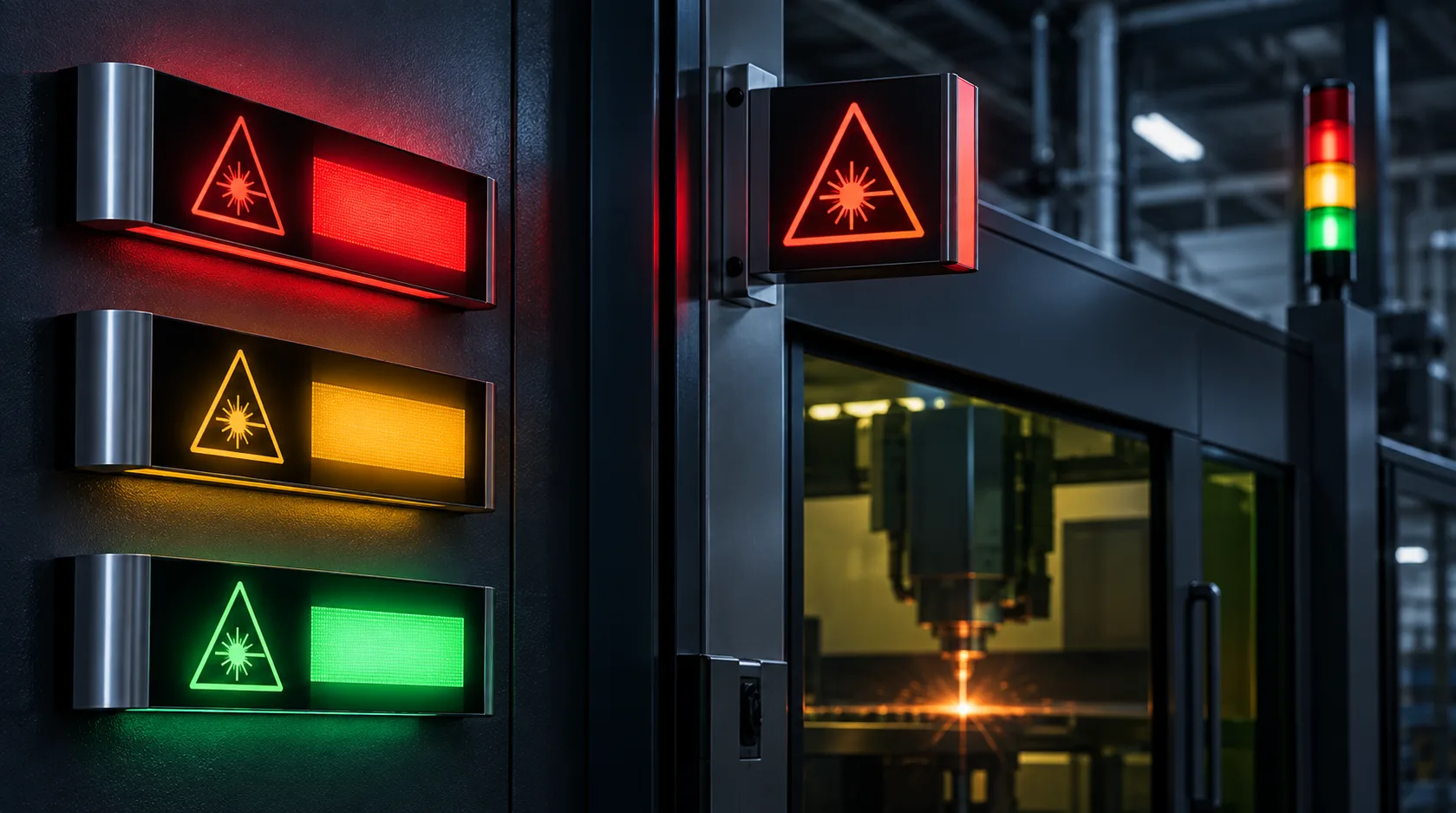

Aktiva varningsskyltar
I en industriell installation kan det vara viktigt att inte bara veta att det finns en laser, utan också vilket tillstånd systemet befinner sig i just nu.
Aktiva varningsskyltar använder exempelvis LED-belysning och olika färger eller meddelanden för att tydligt visa laserinstallationens status.
Ett system kan exempelvis indikera:
LASER OFF / NO HAZARD när systemet befinner sig i säkert tillstånd.
LASER ON / DANGER när lasern är aktiverad och särskilda säkerhetsregler gäller. Sådana skyltar kan styras direkt från laserinstallationens interlocksystem så att informationen automatiskt följer systemets säkerhetsstatus. Det är exempelvis så Lasermets tvåläges LED-skyltar fungerar tillsammans med deras interlocksystem.

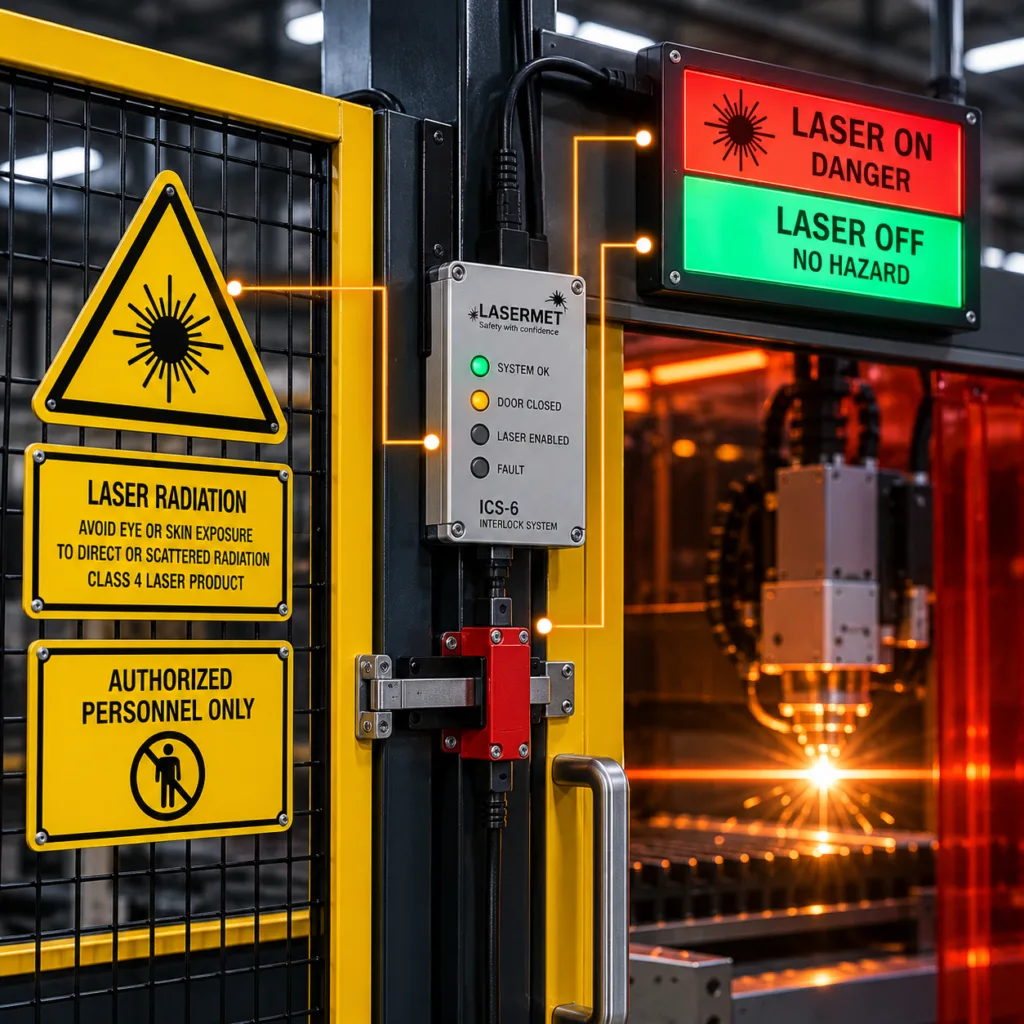

Skyltar och interlocksystem
Den stora fördelen med en aktiv varningsskylt är att den kan bli en integrerad del av säkerhetssystemet.
När den kopplas till ett interlocksystem kan skyltens indikering ändras beroende på exempelvis:
- om lasern är aktiverad
- om systemet är armerat
- om en dörr är öppen eller stängd
- om säkerhetskretsen är klar
- om ett fel eller säkerhetsstopp har inträffat.
Det ger personer utanför laserområdet omedelbar visuell information om systemets status. Kommersiella interlocksystem kan exempelvis styra tvåläges LED-skyltar samtidigt som dörrinterlock, nödstopp och laserutgång övervakas.
Placering av laserskyltar
En varningsskylt behöver vara placerad där informationen faktiskt behövs.
Det innebär ofta att skyltning placeras vid ingången till laserområdet och på eller i anslutning till den utrustning där laserfaran finns.
För en lasercell kan en aktiv varningsskylt exempelvis monteras ovanför eller bredvid dörren så att systemets status är tydlig innan någon går in.
Skyltning ersätter inte tekniska skydd
En varningsskylt informerar om en risk – den eliminerar inte själva risken.
För laserinstallationer med högre laserklasser behövs därför normalt andra säkerhetsåtgärder som kan omfatta:
- skyddskapslingar eller laserceller
- laserskyddsgardiner
- interlocksystem
- säkerhetsbrytare
- laserskyddsfönster
- personlig skyddsutrustning
- rutiner och utbildning.
Vilka åtgärder som behövs avgörs av den aktuella installationen och dess riskbedömning.
Standarder och märkning
IEC 60825-1 är den centrala produktstandarden för lasersäkerhet och omfattar klassificering och säkerhetskrav för laserprodukter samt krav som syftar till att ge användaren tillräcklig information och varning om riskerna med tillgänglig laserstrålning.
För skyddskapslingar, gardiner och andra laserbarriärer är IEC 60825-4 relevant och omfattar bland annat åtkomst, interlocking och märkning.
Vilken skyltning som krävs ska alltid bedömas utifrån den aktuella laserinstallationen, dess användning och gällande säkerhetskrav.
Skyltar och varningssystem från LMI AB
LMI AB erbjuder lösningar för tydlig märkning och statusindikering vid industriella laserinstallationer.
Beroende på applikationen kan skyltningen användas separat eller integreras med interlocksystem, laserceller, skyddskapslingar och andra säkerhetsfunktioner för att skapa en sammanhängande lasersäkerhetslösning.
Behöver du hjälp med skyltning för din laserinstallation? Rätt lösning beror på lasern, processen, installationens utformning och hur personer får tillträde till området. Kontakta LMI AB så hjälper vi dig att hitta en lämplig lösning för skyltning och statusindikering kring din laserinstallation.
