Att lasermärka plast, glas och andra värmekänsliga material kan innebära särskilda utmaningar. För hög värmetillförsel kan orsaka missfärgning, deformation eller sprickbildning, samtidigt som märkning på välvda eller nivåskillda ytor ställer höga krav på att laserstrålen hela tiden hålls korrekt fokuserad.

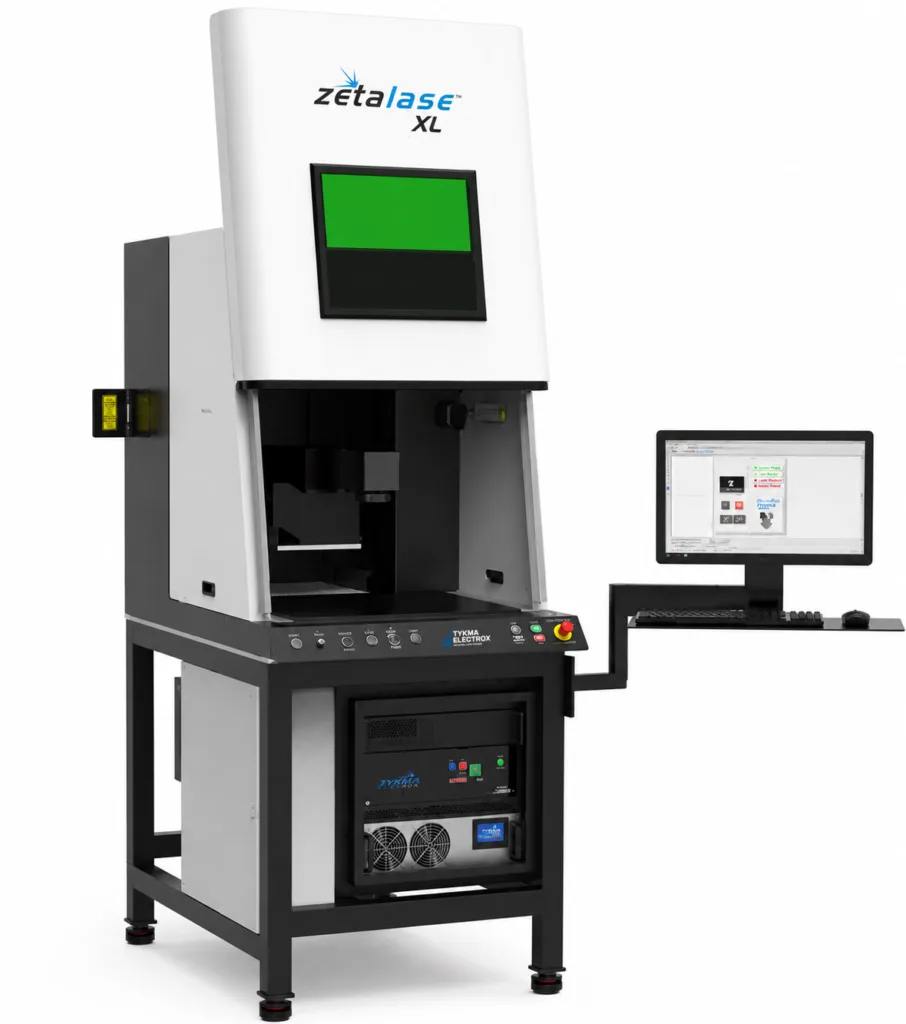

TYKMA Electrox Zetalase™ XL UV 3D kombinerar UV-laser med dynamisk 3D-fokusering och är utvecklad för permanent märkning med mycket hög precision och minimal termisk påverkan på materialet.
UV-laser för minimal värmepåverkan
Systemet använder en UV-laser med våglängden 355 nm. Den korta våglängden gör det möjligt att åstadkomma en fotokemisk process med mycket liten värmetillförsel till det omgivande materialet – ofta benämnd cold marking.
Detta är särskilt värdefullt vid märkning av material där traditionell laserbearbetning riskerar att orsaka smältning, deformation, missfärgning eller mikrosprickor.
Tekniken lämpar sig bland annat för:
- känsliga plaster och polymerer
- glas och transparenta material
- elektronik och kretskort
- medicintekniska komponenter
- sensorer och optiska komponenter
- små komponenter där mycket fina detaljer krävs.
Resultatet är permanenta märkningar med hög kontrast och mycket liten värmepåverkad zon.
Dynamisk 3D-fokusering
En viktig egenskap hos Zetalase XL UV 3D är det dynamiska fokuseringssystemet.
Till skillnad från ett traditionellt 2D-system kan laserns fokus automatiskt anpassas efter komponentens geometri. Systemet har ett dynamiskt fokusområde på 40 mm och kan bibehålla korrekt fokus över välvda, lutande, stegformade eller på annat sätt tredimensionella ytor.
Komponentens 3D-geometri kan importeras via en STL-fil, varefter systemet anpassar märkningen efter ytans form och kompenserar för optisk distorsion.
Det innebär att text, grafik, serienummer, streckkoder och Data Matrix-koder kan märkas med jämn kvalitet även när märkningen sträcker sig över olika höjdnivåer.
Hög detaljrikedom för krävande applikationer
Kombinationen av UV-laserns korta våglängd och 3D-fokuseringen gör tekniken särskilt intressant för applikationer där både mycket små detaljer och komplexa geometrier förekommer.
Ett exempel är medicinteknik, där permanent UDI-märkning kan behöva appliceras på små komponenter och medicinska plaster utan att påverka materialets egenskaper.
Även inom elektronikindustrin kan tekniken användas för mycket små och högkontrasterande märkningar på komponenter där värmetillförseln måste hållas på ett minimum.
Utvecklad för industriell produktion
Zetalase XL UV 3D är ett helt kapslat lasersystem avsett för industriell produktion. Systemet kan även utrustas för automatiserad produktion och integreras tillsammans med exempelvis robotar och transportörsystem.
Det gör tekniken användbar både för fristående märkning och som en del av en större automatiserad produktionslösning.
Några av fördelarna
- UV-laser, 355 nm
- mycket liten termisk påverkan på materialet
- permanent märkning med hög kontrast
- hög detaljrikedom och små märkningar
- dynamisk 3D-fokusering
- upp till 40 mm dynamiskt fokusområde
- märkning av välvda och nivåskillda ytor
- stöd för komponentgeometri via STL-filer
- möjlighet till integration och automation.
TYKMA Electrox i Sverige
LMI är svensk representant för TYKMA Electrox och erbjuder system för industriell lasermärkning – från kompakta standardmaskiner till avancerade och kundanpassade lösningar.
Har du en komponent eller ett material som är svårt att märka? Kontakta oss så hjälper vi dig att utvärdera vilken laserteknik och systemlösning som passar applikationen bäst.
