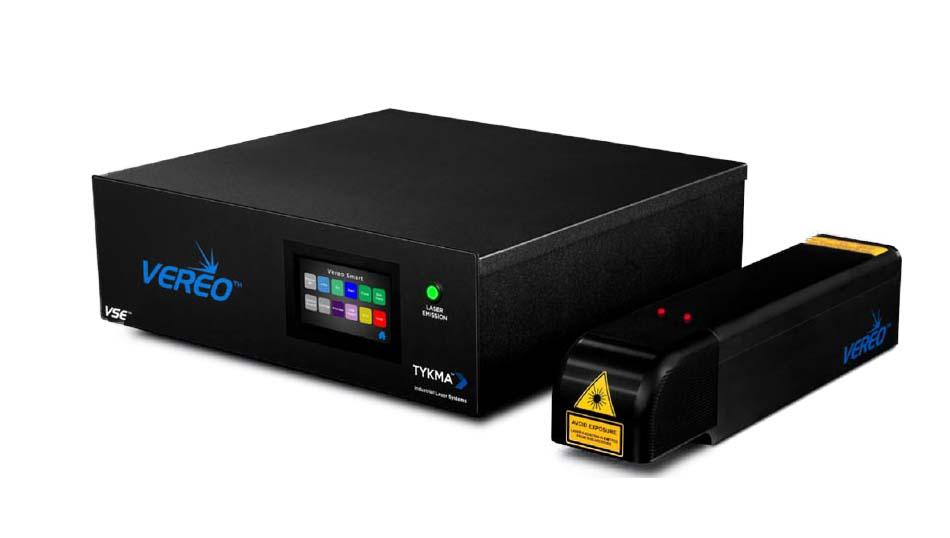

TYKMA Electrox Vereo Smart – fiberlaser för maskinintegration och automation

TYKMA Electrox Vereo Smart är ett kompakt och intelligent MOPA-fiberlasersystem utvecklat för integration i automatiserade produktionslinjer, maskinceller och kundanpassade märksystem. Med inbyggd styrdator, nätverksanslutning, PLC-kommunikation och MOPA-fiberlaser upp till 100 W kan Vereo Smart integreras direkt i produktionsutrustningen utan behov av en separat styr-PC.

Lasermärkning direkt i produktionsprocessen

I många industriella applikationer är lasermärkningen inte ett separat produktionssteg.

Märkningen behöver istället ske automatiskt som en integrerad del av maskinen eller produktionslinjen.

TYKMA Electrox Vereo Smart är utvecklad just för denna typ av applikation.

Det kompakta laserhuvudet kan byggas in i en produktionscell, monteringsstation eller kundanpassad maskin medan styrsystemet integreras med övrig automation.

Resultatet blir en lasermärkningslösning som arbetar som en del av produktionsprocessen istället för som en fristående maskin.

Utvecklad för maskinintegration

Vereo Smart är konstruerad med integration som utgångspunkt.

Laserhuvudet finns i standard- och kompakt utförande, medan styrenheten kan monteras i ett 19-tums rack med rätt tillbehör.

Det gör systemet lämpligt även när installationsutrymmet inne i maskinen är begränsat.

Typiska installationer kan vara:

• Automatiserade produktionslinjer
• Robotceller
• Monteringsstationer
• Test- och kontrollstationer
• Specialmaskiner
• Automatiserade märkceller
• Produktionsutrustning med integrerad spårbarhet

LMI kan hjälpa till både med val av laserkonfiguration och hur systemet bäst integreras i den aktuella produktionsutrustningen.

Inbyggd styrning – ingen separat styr-PC behövs

En av de viktigaste skillnaderna mellan Vereo Smart och traditionella integrationslasrar är den inbyggda styrenheten.

Systemet kan användas utan en separat PC ansluten till produktionslinjen.

Märkprogram lagras och hanteras direkt i lasersystemet, vilket minskar mängden extern hårdvara som behöver byggas in i maskinen.

Det kan förenkla både installation och framtida underhåll av systemet.

Styr lasern via webbläsaren

Vereo Smart har ett inbyggt webbaserat gränssnitt.

En nätverksansluten dator, surfplatta eller annan enhet med webbläsare kan användas för att komma åt lasersystemet.

Via gränssnittet kan användaren bland annat hantera märkprogram, modifiera program och övervaka process- och systeminformation.

Det behövs alltså inte någon särskild programinstallation på varje enhet som ska användas för åtkomst.

Detta kan vara särskilt värdefullt i större produktionsanläggningar där tekniker och produktionspersonal behöver kunna komma åt lasersystemet från olika platser.

Inbyggd pekskärm

Styrenheten är även utrustad med en pekskärm för lokal manövrering.

Via pekskärmen kan operatören bland annat välja och redigera laserprogram samt kontrollera systemstatus och diagnostik.

Det innebär att de vanligaste funktionerna kan hanteras direkt vid maskinen utan att en separat dator behöver användas.

För en integrerad produktionslösning ger det en bra kombination av lokal operatörskontroll och central nätverksåtkomst.

Enkel PLC-integration

I en automatiserad produktionscell behöver lasern kommunicera med maskinens PLC.

Vereo Smart är utvecklad för att göra denna integration enklare.

TYKMA anger att systemet har en setup wizard för dataöverföring mot vanligt förekommande PLC-system. För kommunikation med annan mjukvara, databaser eller externa enheter kan standardiserad TCP/IP-kommunikation användas.

Det gör det möjligt att exempelvis skicka information om:

• Artikelnummer
• Serienummer
• Batchnummer
• Produktionsorder
• Märkprogram
• Produktvarianter
• Produktionsdata
• Status och processinformation

Lasern kan därmed bli en integrerad del av företagets automatiserade spårbarhetsflöde.

MOPA-fiberlaser upp till 100 W

Vereo Smart använder MOPA-fiberlaserteknik och TYKMA anger idag alternativ från 20 till 100 W.

MOPA-tekniken ger större flexibilitet än en enklare Q-switched fiberlaser eftersom pulsparametrarna kan anpassas till olika material och märkresultat.

Det gör tekniken lämplig för ett brett spektrum av industriella märkningsapplikationer.

Olika effektnivåer gör dessutom att systemet kan anpassas efter krav på märkhastighet, process och produktionsvolym.

LMI hjälper dig att välja rätt lasereffekt, optik och parametrar utifrån den faktiska applikationen.

Märkning av metaller och tekniska plaster

Vereo Smart är framför allt avsedd för material som lämpar sig för fiberlaser.

TYKMA anger bland annat:

• Rostfritt stål
• Stål
• Aluminium
• Anodiserad aluminium
• Titan
• Mässing och andra metaller
• Hårdmetall
• Många tekniska plaster
• Lackerade material
• Belagda och ytbehandlade komponenter

MOPA-tekniken ger möjlighet att optimera processen för olika material och önskade märkresultat.

Det exakta resultatet beror på materialets egenskaper, ytbehandling, lasereffekt, optik och valda processparametrar.

Permanent spårbarhetsmärkning

Vereo Smart lämpar sig mycket väl för industriella spårbarhetsapplikationer.

Systemet kan användas för märkning av exempelvis:

• Serienummer
• Artikelnummer
• Data Matrix-koder
• QR-koder
• Streckkoder
• UID-information
• Batchnummer
• Produktionsdatum
• Logotyper
• Produktinformation

Eftersom informationen genereras digitalt kan märkdata förändras automatiskt från komponent till komponent.

Det gör systemet särskilt lämpligt för automatiserade produktionslinjer där varje produkt behöver få en unik identitet.

Kommunikation med databaser och produktionssystem

För avancerad spårbarhet räcker det inte alltid att lasern kan märka ett serienummer.

Märkdata kan behöva hämtas från eller rapporteras tillbaka till andra system.

Vereo Smart kan kommunicera med externa program, databaser och enheter via nätverk och TCP/IP.

Det öppnar för lösningar där exempelvis ett överordnat produktionssystem skickar rätt märkdata till lasern för varje komponent.

Efter märkningen kan produktionsflödet fortsätta till exempelvis kameraverifiering eller nästa processteg.

Automatiserad märkning med digital I/O

Vereo Smart har även digital I/O för automatiserad styrning.

Det gör att lasern kan utbyta signaler med maskinens övriga styrsystem.

Exempelvis kan maskinen signalera att:

1. Komponenten är på plats.
2. Rätt produktvariant har identifierats.
3. Märkningen får starta.
4. Lasern utför märkningen.
5. Lasern rapporterar att processen är klar.
6. Produkten går vidare till nästa station.

På så sätt kan lasermärkningen bli ett helt automatiskt processteg.

Lämplig för robotceller

Det kompakta formatet gör Vereo Smart lämplig även för robotiserade produktionsceller.

Beroende på applikationen kan komponenten positioneras framför ett fast laserhuvud, eller systemet integreras i en automatiserad lösning där produkt och märkposition hanteras av externa axlar eller robotutrustning.

Vereo Smart kan även kompletteras med exempelvis rotationsenheter.

LMI kan hjälpa till att utvärdera hela märkningsprocessen – från komponenthantering och fixturering till laser, automation och säkerhet.

Kompakt laserhuvud för begränsat utrymme

Maskinintegration innebär ofta att varje millimeter installationsutrymme är värdefull.

Vereo Smart finns därför med ett kompakt scan head som alternativ till standardhuvudet.

Det ger systemintegratören större frihet när lasern ska byggas in i befintlig eller ny produktionsutrustning.

Styrenheten kan samtidigt placeras på en annan lämplig position i maskinen eller i ett 19-tums rack.

Luftkyld och underhållsvänlig

Vereo Smart är luftkyld och behöver därför inget separat vattenkylsystem.

TYKMA beskriver systemet som air-cooled and low maintenance.

För industriell integration är detta en viktig egenskap.

Färre externa komponenter innebär en enklare installation samtidigt som behovet av underhåll minskar.

Fiberlasertekniken har dessutom generellt lång livslängd och låg energiförbrukning.

Märkning utan förbrukningsmaterial

Laserprocessen skapar informationen direkt på komponentens yta.

Det innebär att märkningen normalt inte kräver:

• Bläck
• Färg
• Etiketter
• Lösningsmedel
• Mekaniska märkningsverktyg

Det kan minska både materialkostnader och behovet av löpande hantering av förbrukningsartiklar.

För automatiserad produktion är detta särskilt intressant eftersom antalet processtopp för byte eller påfyllning av märkningsmaterial kan minskas.

Typiska användningsområden

TYKMA Electrox Vereo Smart lämpar sig särskilt för:

• Automatiserade produktionslinjer
• Robotceller
• Monteringsstationer
• Specialmaskiner
• Integrerade märksystem
• Industriell spårbarhet
• Serienummer och artikelnummer
• Data Matrix-koder
• QR-koder
• UID-märkning
• Batch- och produktionsinformation
• Automotive-komponenter
• Elektronikkomponenter
• Maskinkomponenter
• Verktyg och industriprodukter
• Automatiserad märkning av metall och plast

Fördelar med TYKMA Electrox Vereo Smart

• Utvecklad specifikt för maskinintegration
• MOPA-fiberlaser
• Lasereffekt från 20 till 100 W
• Inbyggd styrdator
• Kräver ingen separat PC för normal drift
• Webbaserad fjärradministration
• Åtkomst från nätverksanslutna enheter
• Inbyggd pekskärm
• Enkel PLC-integration
• TCP/IP-kommunikation
• Digital I/O
• Kommunikation med externa system och databaser
• Standard eller kompakt laserhuvud
• 19-tums rackmontering möjlig
• Luftkyld
• Lågt underhållsbehov
• Lämplig för automatiserade produktionslinjer och maskinceller

Vereo Smart eller en fristående lasermärkningsmaskin?

Den viktigaste frågan är hur märkningen ska passa in i produktionen.

En fristående arbetsstation som Minilase eller Zetalase är ofta ett naturligt val när operatören manuellt laddar och lossar komponenter.

Vereo Smart är istället utvecklad för situationer där lasern ska bli en del av själva produktionsmaskinen.

Komponenten transporteras eller positioneras automatiskt, rätt märkdata överförs från styrsystemet och märkningen genomförs som ett integrerat processteg.

För automatiserad serieproduktion kan detta ge ett betydligt effektivare produktionsflöde.

Vereo Smart eller Vereo?

TYKMA erbjuder även den traditionella Vereo-integrationslasern.

Båda systemen är utvecklade för maskinintegration och använder MOPA-fiberlaser, men Vereo Smart har ett tydligare fokus på inbyggd intelligens och nätverksbaserad styrning.

Vereo Smart har en embedded controller som gör att systemet kan arbeta utan en separat ansluten styr-PC och erbjuder webbaserad administration från nätverksanslutna enheter.

Det gör Vereo Smart särskilt intressant för moderna automatiserade produktionssystem där enkel kommunikation och central administration är viktiga.

Class 4 och lasersäkerhet

Vereo Smart är en Class 4 integrationslaser.

När systemet byggs in i en produktionsmaskin måste därför lasersäkerheten hanteras som en del av den kompletta maskinkonstruktionen.

Det kan exempelvis innebära:

• Lasersäkra skydd
• Förreglade dörrar och luckor
• Säkra materialöppningar
• Säkerhetskretsar
• Riskbedömning
• Anpassning efter aktuell laserklass och våglängd

Målet är normalt att den färdiga produktionsutrustningen ska kunna användas säkert av operatören utan åtkomst till farlig laserstrålning under normal drift.

LMI kan hjälpa till med både systemintegration och lasersäkerhetslösningar för den kompletta installationen.

Skicka information om din produktionsprocess

Vid en integrationsapplikation är själva komponenten bara en del av helheten.

Vi behöver även förstå hur produkten transporteras, positioneras och identifieras samt var märkdata kommer ifrån.

Skicka gärna en ritning, komponent eller beskrivning av produktionsprocessen så hjälper vi dig att utvärdera lösningen.

Vi kan bland annat bedöma:

• Material och önskat märkresultat
• Märktid och cykeltid
• Lasereffekt
• Optik och märkfält
• Märkposition
• Fixturering
• PLC-kommunikation
• Databas- och systemintegration
• Lasersäkerhet
• Behov av automatisering

På så sätt kan lasern dimensioneras utifrån hela produktionsprocessen och inte bara själva märkningen.

Kontakta LMI

Vill du veta mer om TYKMA Electrox Vereo Smart eller diskutera integration av lasermärkning i en produktionslinje eller specialmaskin?

Kontakta oss så hjälper vi dig att ta fram rätt kombination av laser, optik, styrning, kommunikation och säkerhetslösning.

*Tillgängliga lasereffekter, optik och systemkonfigurationer kan förändras. LMI hjälper dig att välja aktuell konfiguration för applikationen.
