Högeffektslaser – så skyddar och underhåller du optiken
Utvecklingen av fiberlaser har gått snabbt och dagens laserskärmaskiner kan utrustas med laserkällor med mycket höga effekter. Det ger möjlighet till högre skärhastigheter, ökad produktivitet och bearbetning av allt grövre material.
Samtidigt förändras kraven på lasersystemet när effekten ökar. Skärhuvud, optiska komponenter, renlighet och förebyggande underhåll blir allt viktigare. Föroreningar som vid lägre effekter kanske inte omedelbart orsakar problem kan i ett högeffektsystem leda till kraftig lokal uppvärmning och skador på optiken.
Detta är särskilt viktigt i moderna laserskärsystem med effekter på 20 kW och uppåt, där även små störningar i den optiska kedjan kan få kostsamma konsekvenser.
Vad händer när lasereffekten ökar?

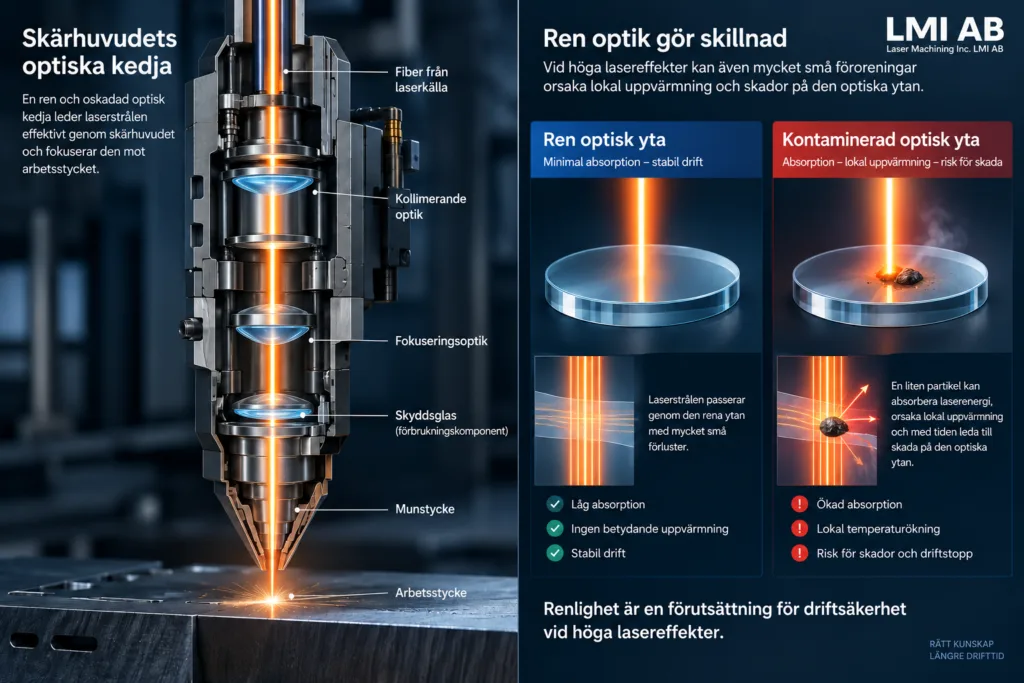

När laserstrålen passerar genom skärhuvudets optiska system ska så stor del som möjligt av energin överföras genom optiken och vidare till processen.
En ren och oskadad optisk yta är konstruerad för att hantera den aktuella laserstrålningen med mycket små optiska förluster. Om det däremot finns damm, partiklar, processrester eller andra föroreningar på en optisk yta kan en del av laserenergin absorberas av föroreningen.
Detta kan skapa en lokal temperaturökning.
Ju högre lasereffekt som passerar genom systemet, desto större kan konsekvenserna av sådan absorption bli. En mycket liten förorening kan därför utvecklas från ett begränsat problem till en skada på en optisk komponent.
När en optisk yta väl börjar skadas kan absorptionen öka ytterligare. Det kan i sin tur leda till fortsatt temperaturökning och en snabbt fortskridande skada.
Varför är renlighet så viktig vid höga lasereffekter?
I ett laserskärsystem finns flera känsliga optiska komponenter som tillsammans leder och fokuserar laserstrålen mot arbetsstycket.
Skärprocessen genererar samtidigt rök, partiklar, metallångor och stänk. Skärhuvudet är därför konstruerat för att så långt som möjligt skydda den känsliga interna optiken från processmiljön.
En viktig del av detta skydd är skyddsglaset, som fungerar som en barriär mellan skärprocessen och den känsligare optiken i skärhuvudet. Skyddsglas är förbrukningskomponenter och ska kunna inspekteras och bytas innan föroreningar eller skador påverkar övriga optiska komponenter.
Men renlighet handlar inte enbart om vad som händer under själva skärningen.
Vid inspektion, service eller byte av komponenter kan partiklar introduceras i systemet om arbetet utförs i en olämplig miljö eller med felaktiga arbetsmetoder. Ju högre lasereffekten är, desto viktigare blir därför korrekt och ren hantering.
En liten förorening kan få stora konsekvenser
En optisk skada behöver inte uppstå omedelbart eller vara synlig från början.
En förorening kan först orsaka en begränsad lokal temperaturökning. Med tiden kan detta påverka beläggningar eller optiska ytor och skapa ett område som absorberar ännu mer laserenergi. Därmed kan processen förstärka sig själv.
I värsta fall kan en lokal skada utvecklas vidare till andra komponenter i skärhuvudet. Om kontamination eller skador sprider sig längre bakåt i den optiska kedjan kan även mer kostsamma komponenter påverkas.
Därför är det viktigt att reagera på förändringar i exempelvis skärkvalitet, temperatur, processstabilitet eller återkommande problem med skyddsglas. Sådana förändringar kan vara tecken på att skärhuvud eller optik behöver inspekteras.
Förebyggande underhåll av högeffektslaser
När lasereffekten ökar blir förebyggande underhåll en allt viktigare del av maskinens driftsäkerhet.
För att minska risken för optiska skador är det viktigt att:
- följa maskin- och komponenttillverkarens rutiner för inspektion och underhåll
- hålla maskinens arbetsmiljö och serviceområden rena
- regelbundet kontrollera skyddsglas och andra komponenter enligt tillverkarens rekommendationer
- undvika att öppna känsliga delar av den optiska strålgången i en olämplig miljö
- använda rätt metoder och utrustning vid inspektion, byte och rengöring av optiska komponenter
- reagera på förändrad skärkvalitet, temperaturvarningar eller andra avvikelser
- låta kvalificerad personal hantera kontaminerad eller skadad högeffektoptik.
Förebyggande underhåll handlar alltså inte enbart om att byta slitdelar enligt ett bestämt intervall. Det handlar också om att upptäcka förändringar innan de utvecklas till större skador och kostsamma driftstopp.
Service av högeffektoptik kräver rätt miljö och kompetens
Ett skärhuvud för höga lasereffekter kan inte behandlas som vanlig mekanisk utrustning.
Om föroreningar har trängt förbi de komponenter som normalt skyddar den interna optiken kan inspektion, demontering och rengöring kräva kontrollerad ren miljö, särskild utrustning och personal med kunskap om högeffektoptik.
Felaktig hantering kan introducera nya partiklar, skada känsliga optiska ytor eller på annat sätt förvärra problemet.
Det är därför viktigt att skilja mellan normalt operatörsunderhåll – exempelvis kontroll och byte av komponenter som är avsedda för detta – och service på skärhuvudets interna optiska system.
Vid misstanke om kontamination eller skada på intern optik bör arbetet utföras enligt tillverkarens instruktioner och av personal med rätt kompetens och utrustning.
Högsta möjliga lasereffekt är inte alltid den bästa lösningen
Högre lasereffekt kan ge mycket stora produktivitetsfördelar. Vid rätt applikation kan hög effekt innebära högre skärhastighet, möjlighet att bearbeta grövre material och ökad maskinkapacitet.
Men högre effekt innebär samtidigt högre krav på maskinens övriga komponenter, processkontroll, kylning, optik, renlighet och underhåll.
Därför bör valet av lasereffekt utgå från den verkliga produktionen.
Material, materialtjocklekar, produktmix, önskad skärhastighet, maskinutnyttjande och produktionsvolymer är alla faktorer som bör vägas in. Även krav på service, underhåll och driftsäkerhet bör ingå i bedömningen.
Högsta möjliga lasereffekt är därför inte automatiskt den bästa lösningen. Rätt lasereffekt är den effekt som ger bäst produktivitet och ekonomi för den aktuella produktionen – sett till hela lasersystemets livscykel.
Rätt maskin är mer än bara antalet kilowatt
När högeffektslasrar jämförs är det lätt att fokusera på laserkällans maximala effekt. Men en laserskärmaskins verkliga prestanda bestäms av betydligt fler faktorer.
Skärhuvud, optik, rörelsesystem, styrning, processövervakning, kylning, gasförsörjning och maskinens mekaniska konstruktion måste tillsammans kunna utnyttja den tillgängliga lasereffekten på ett stabilt och produktivt sätt.
Det är därför viktigt att betrakta laserskärmaskinen som ett komplett system snarare än att enbart jämföra effekten på laserkällan.
LMI hjälper dig med högeffektslaser
LMI arbetar med moderna fiberlasersystem för industriell laserskärning och har erfarenhet av installation, service och underhåll av lasersystem med höga effekter.
Vi kan hjälpa till med:
- val och dimensionering av rätt lasereffekt för produktionen
- rådgivning kring skärhuvud, optik och övriga systemkomponenter
- förebyggande underhåll
- felsökning och service
- rådgivning kring korrekt hantering av skärhuvuden och optiska komponenter
- bedömning av befintliga lasersystem och produktionsbehov.
Målet är inte att välja högsta möjliga lasereffekt, utan att skapa en lösning där effekt, produktivitet, driftsäkerhet och underhåll fungerar tillsammans.
