Interlocksystem för laser
Interlocksystem är en central del av säkerheten kring industriella laserinstallationer. Systemet övervakar dörrar, luckor, nödstopp och andra säkerhetsfunktioner och kan förhindra eller avbryta laseremission om en säkerhetskrets bryts.
Genom att koppla samman laserutrustningen med åtkomstpunkter, varningssystem och andra säkerhetskomponenter skapas en kontrollerad säkerhetskedja runt laserprocessen.
Vad är ett interlocksystem?
Ett interlocksystem är ett säkerhetssystem som övervakar olika delar av en laserinstallation och säkerställer att definierade säkerhetsvillkor är uppfyllda innan lasern kan användas.
Systemet kan exempelvis kontrollera:
- dörrar och luckor
- magnetiska eller mekaniska säkerhetsbrytare
- nödstopp
- strålstopp eller beam shutters
- aktiva varningsskyltar
- andra säkerhetskretsar och externa signaler.
Om en dörr öppnas eller en annan övervakad säkerhetsfunktion påverkas kan interlocksystemet skicka en signal som stoppar eller förhindrar laseremissionen.t.ydd bestäms utifrån det aktuella lasersystemet och applikationen.
Säker åtkomst till laserområdet
En av interlocksystemets viktigaste funktioner är att kontrollera åtkomsten till områden där farlig laserstrålning kan förekomma.
I en lasercell kan exempelvis en säkerhetsbrytare övervaka dörrens läge. När dörren är stängd och övriga säkerhetsvillkor är uppfyllda kan systemet tillåta laserdrift.
Om dörren öppnas bryts säkerhetskretsen och lasersystemet försätts i ett säkert tillstånd enligt installationens konstruktion.
Det gör att åtkomstkontrollen blir en aktiv del av lasersäkerheten istället för att enbart förlita sig på instruktioner och skyltning.
Interlocksystemet knyter ihop säkerhetsfunktionerna
Ett interlocksystem fungerar ofta som navet i den tekniska säkerhetslösningen.
Till samma system kan exempelvis anslutas:
- dörrinterlock
- nödstopp
- magnetlås
- nyckelbrytare
- aktiva varningsskyltar
- statuslampor
- beam shutters
- externa säkerhetssignaler
- laserutrustningens säkerhetsingång.
När dessa funktioner samverkar kan laserinstallationens status automatiskt kommuniceras och kontrolleras.

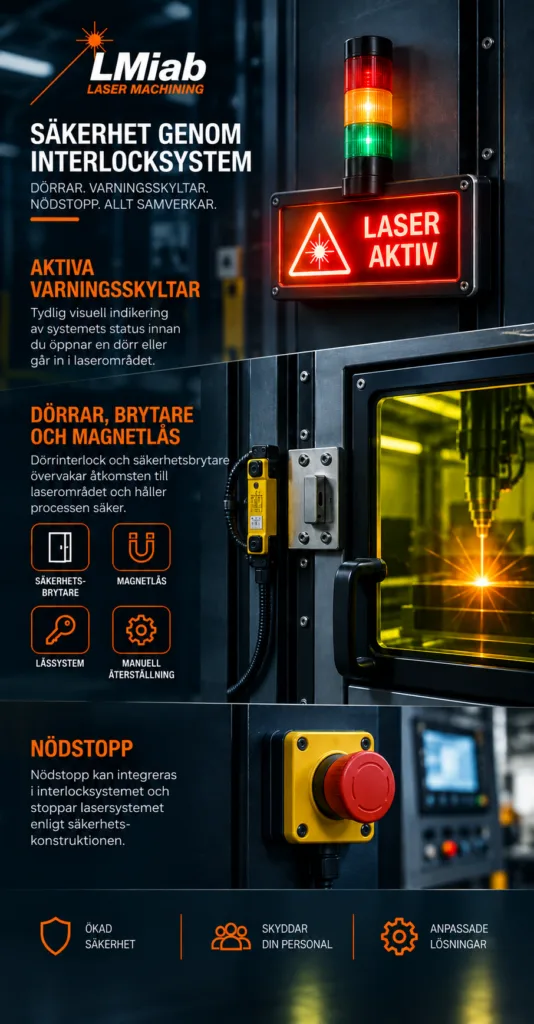

Aktiva varningsskyltar och statusindikering
Interlocksystem kan även styra aktiva varningsskyltar och andra visuella statusindikeringar.
En skylt vid ingången till laserområdet kan exempelvis visa om systemet befinner sig i ett säkert tillstånd eller om lasern är aktiverad.
På så sätt får personer utanför området tydlig information innan de öppnar en dörr eller går in i laserområdet.
Det är en viktig skillnad mot en vanlig passiv varningsskylt, som alltid visar samma information oavsett laserinstallationens aktuella status.
Dörrar, brytare och magnetlås
Dörren till ett laserområde är ofta en av de viktigaste punkterna i interlocksystemet.
Beroende på installationen kan dörren utrustas med:
- säkerhetsbrytare
- magnetiska sensorer
- låssystem
- elektromagnetiska lås
- manuella återställningsfunktioner.
Vilken lösning som behövs beror på hur laserområdet används och vilken risk som finns om någon öppnar dörren under drift.
För vissa installationer räcker det att laseremissionen stoppas när dörren öppnas. I andra fall kan det vara lämpligt att dörren dessutom hålls låst under vissa driftlägen.
Nödstopp
Ett interlocksystem kan även integreras med nödstopp placerade vid lämpliga punkter runt laserinstallationen.
När ett nödstopp aktiveras ska den anslutna säkerhetsfunktionen reagera på det sätt som definierats för installationen.
Nödstoppet är inte en ersättning för andra skyddsåtgärder utan ytterligare en del av det samlade säkerhetssystemet.
Manuell återställning och kontrollerad start
Efter att en säkerhetskrets har brutits är det i många installationer viktigt att lasersystemet inte automatiskt kan återgå till drift bara för att dörren stängs igen.
En kontrollerad återställning kan därför krävas innan systemet åter kan aktiveras. Det minskar risken för en oväntad återstart och gör det möjligt för operatören att verifiera att området är säkert innan laserdriften återupptas.

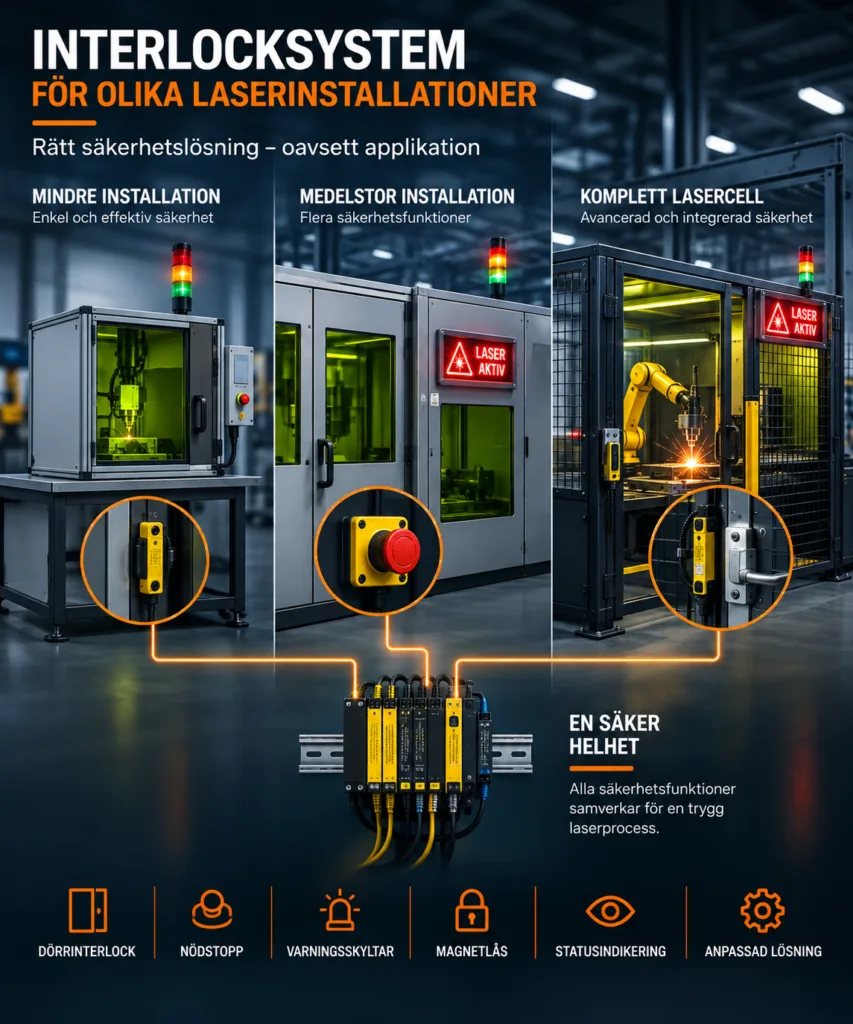

Interlocksystem för olika laserinstallationer
Behovet av interlock varierar från mycket enkla till avancerade system.
En mindre installation kan exempelvis behöva övervaka en enda dörr och ett nödstopp.
En större lasercell kan istället innehålla:
- flera dörrar
- flera nödstopp
- aktiva varningsskyltar
- magnetlås
- statusindikering
- flera säkerhetskretsar
- olika driftlägen.
Interlocksystemet behöver därför dimensioneras efter hela installationen, inte enbart efter laserutrustningen.
Interlocksystem är en del av helheten
Interlocksystemet ska inte betraktas som en fristående säkerhetsprodukt.
Det fungerar tillsammans med exempelvis:
- skyddskapslingar och laserceller
- laserskyddsgardiner
- laserskyddsfönster
- varningsskyltar och statusindikering
- personlig skyddsutrustning
- rutiner och utbildning.
Målet är att skapa flera samverkande skyddsbarriärer så att personer inte exponeras för farlig laserstrålning.
Riskbedömning och säkerhetskonstruktion
Hur interlocksystemet ska konstrueras beror på laserinstallationen, processen och hur området används.
Riskbedömningen behöver bland annat ta hänsyn till:
- laserklass och effekt
- möjliga strålriktningar
- åtkomst till laserområdet
- antal dörrar och öppningar
- service och underhåll
- driftlägen
- behov av låsning
- återställningsfunktioner
- övriga säkerhetssystem.
Interlocklösningen ska därför utformas som en del av den kompletta maskin- och lasersäkerheten.
Interlocksystem från LMI AB
LMI AB erbjuder interlocksystem och tillhörande säkerhetskomponenter för industriella laserinstallationer.
I sortimentet finns lösningar för olika nivåer av komplexitet, från mindre installationer till kompletta laserceller med flera säkerhetsfunktioner.
Beroende på applikationen kan systemet kombineras med exempelvis dörrbrytare, magnetlås, nödstopp, aktiva varningsskyltar och andra säkerhetskomponenter.
