Komponenter och reservdelar för lasersystem
Ett industriellt lasersystem är beroende av betydligt mer än själva laserkällan. Skärhuvuden, optik, skyddsglas, dysor, kylsystem, visionsystem och andra komponenter arbetar tillsammans för att skapa en stabil och repeterbar laserprocess.
Rätt komponenter och reservdelar är därför avgörande för processkvalitet, driftsäkerhet, tillgänglighet och lasersystemets livslängd.
LMI erbjuder komponenter, reservdelar och förbrukningsmaterial för industriella lasersystem och hjälper även till att identifiera rätt komponent för den aktuella maskinen och applikationen.
Rätt komponenter är en del av laserprocessen
I ett modernt lasersystem samverkar optiska, mekaniska, elektriska, pneumatiska och termiska funktioner. En komponent behöver därför inte vara stor eller dyr för att ha stor betydelse för processens funktion.
Ett slitet skyddsglas, en skadad dysa, en felaktig tätning eller bristande kylvattenkvalitet kan påverka processresultatet och i vissa fall även orsaka följdproblem i betydligt dyrare komponenter.
Valet av reserv- och förbrukningsdelar bör därför inte enbart baseras på om en komponent rent fysiskt passar. Den behöver också ha rätt egenskaper och vara avsedd för det aktuella systemet, lasereffekten och applikationen.
Driftsäkerhet och förebyggande underhåll
Reservdelar blir ofta aktuella först när någonting har gått sönder. I industriell produktion är det betydligt bättre att arbeta förebyggande.
Genom regelbunden kontroll och planerade byten av utsatta komponenter kan risken för oplanerade produktionsstopp och kostsamma följdskador minskas.
Vilka komponenter som bör kontrolleras och hur ofta de behöver bytas beror på systemet och processen, men kan exempelvis omfatta:
- skyddsglas och annan utsatt optik
- dysor
- keramiska komponenter
- tätningar och O-ringar
- filter
- kylsystem och vattenkvalitet
- mekaniska skydd och bälgar
- andra slit- och förbrukningsdelar
För kritisk produktionsutrustning kan det även vara klokt att identifiera vilka reservdelar som bör finnas tillgängliga på plats för att minimera stilleståndstiden vid ett fel.
Laseroptik – en kritisk del av systemet
Optiken styr och formar laserstrålen och är därmed en central del av nästan alla lasersystem.
Beroende på applikation och system kan den optiska kedjan innehålla exempelvis:
- fokuseringslinser
- kollimeringsoptik
- speglar
- skyddsfönster
- andra optiska element
Optiska komponenter måste vara anpassade efter bland annat laserns våglängd, effekt, strålegenskaper och den aktuella applikationen.
Även ytbeläggningar och optikens kvalitet har stor betydelse. Felaktig eller skadad optik kan ge effektförluster, försämrad strålkvalitet och instabil process.
Renlighet är dessutom avgörande. Föroreningar på en optisk yta kan absorbera laserenergi och leda till lokal uppvärmning och skador.
Skyddsglas – en liten komponent som skyddar dyr optik
Skyddsglas används för att skydda känsligare och betydligt dyrare optiska komponenter mot partiklar, stänk och andra föroreningar från laserprocessen.
De är förbrukningsdelar och behöver kontrolleras regelbundet.
Ett förorenat eller skadat skyddsglas kan påverka laserstrålen och processresultatet. Om problemet inte upptäcks kan värmebelastningen öka och i värsta fall påverka andra delar av den optiska kedjan.
Rätt skyddsglas, korrekt hantering och regelbunden kontroll är därför en viktig del av det förebyggande underhållet
Skärhuvudet – där laserstråle, skärgas och process möts
Vid laserskärning är skärhuvudet en av maskinens viktigaste processkomponenter.
Skärhuvudet innehåller och samordnar flera funktioner som tillsammans påverkar skärresultatet, exempelvis fokusering av laserstrålen, avståndskontroll mot materialet och tillförsel av skärgas.
Moderna skärhuvuden kan även innehålla avancerad sensorik och automatiska funktioner för exempelvis fokusposition och processkontroll.
Rätt skärhuvud behöver dimensioneras efter bland annat:
- lasereffekt
- våglängd
- material och materialtjocklek
- önskad skärhastighet
- skärgas
- maskinens styrning och gränssnitt
- automationsgrad
LMI erbjuder skärhuvuden från bl.a. Precitec och tillhörande komponenter för industriella laserskärsystem.

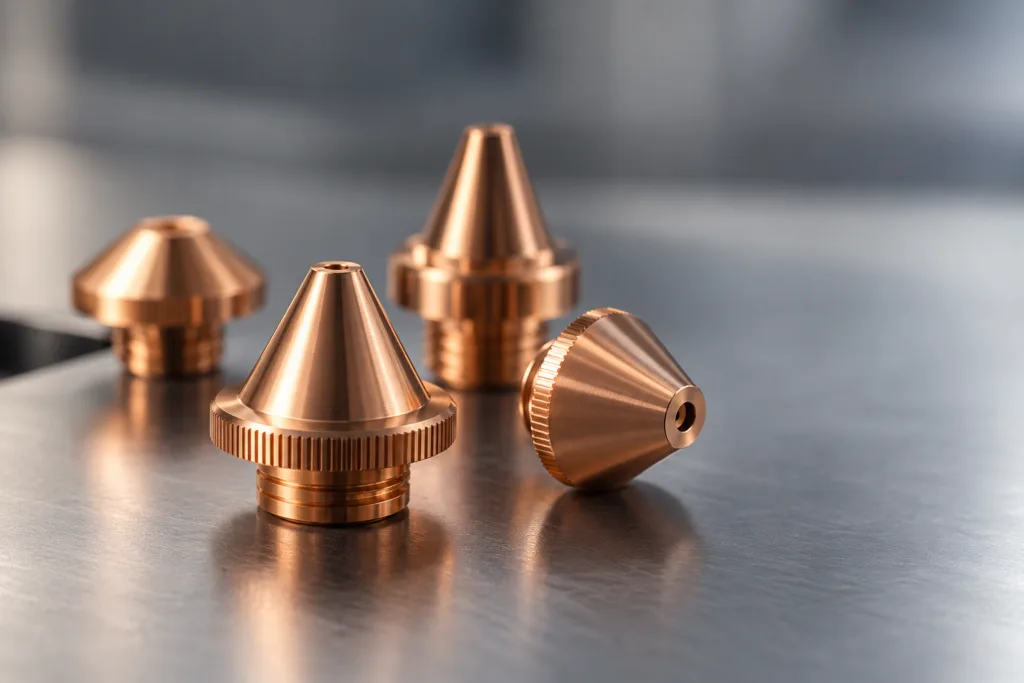

Dysor – små toleranser med stor betydelse
Dysan är en förhållandevis liten komponent, men har en direkt funktion i laserskärprocessen.
Genom dysan leds skärgasen mot skärzonen. Dysans geometri, diameter, centrering och skick påverkar gasflödet och därmed skärprocessen.
En skadad, förorenad eller felaktigt centrerad dysa kan därför ge försämrad skärkvalitet även om övriga delar av systemet fungerar korrekt.
Olika material, tjocklekar, gaser och processparametrar kan kräva olika typer och dimensioner av dysor.

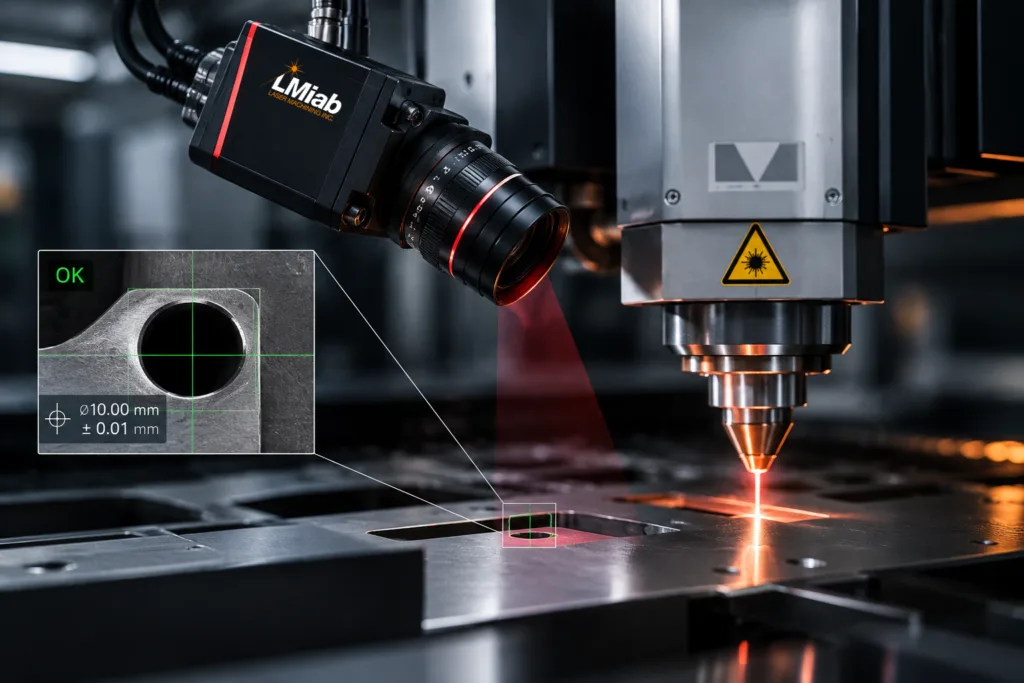

Vision och processövervakning
Automatiserade laserprocesser ställer höga krav på att komponenter befinner sig på rätt plats och att processen kan genomföras repeterbart.
Vision- och sensorsystem kan användas för exempelvis:
- positionering av komponenter
- identifiering av geometrier eller referenspunkter
- korrigering av position
- processövervakning
- kvalitetskontroll
- automatiserad produktion
Sådana system kan vara särskilt värdefulla när komponentvariationer gör att en helt fast programmerad process inte är tillräcklig.
LMI erbjuder bland annat visionsystem för industriella laserapplikationer. Den befintliga kategorin innehåller exempelvis Scout 300.
Kylning och vattenkvalitet
Laserkällor och andra komponenter i ett lasersystem kan kräva effektiv och stabil kylning. Kylsystemets funktion och kylvattnets kvalitet är därför en viktig del av lasersystemets driftsäkerhet.
Fel vattenkvalitet kan med tiden bidra till exempelvis avlagringar, korrosion eller biologisk tillväxt i kylkretsen. Det kan försämra värmeöverföringen och påverka systemets funktion.
Vattenbehandling och regelbunden kontroll av kylsystemet bör därför ses som en del av det förebyggande underhållet – inte bara som en fråga om att hålla rätt temperatur. LMI erbjuder produkter för vattenbehandling av kylsystem till industriell laserutrustning; vattenbehandling är också ett eget område i den befintliga ko

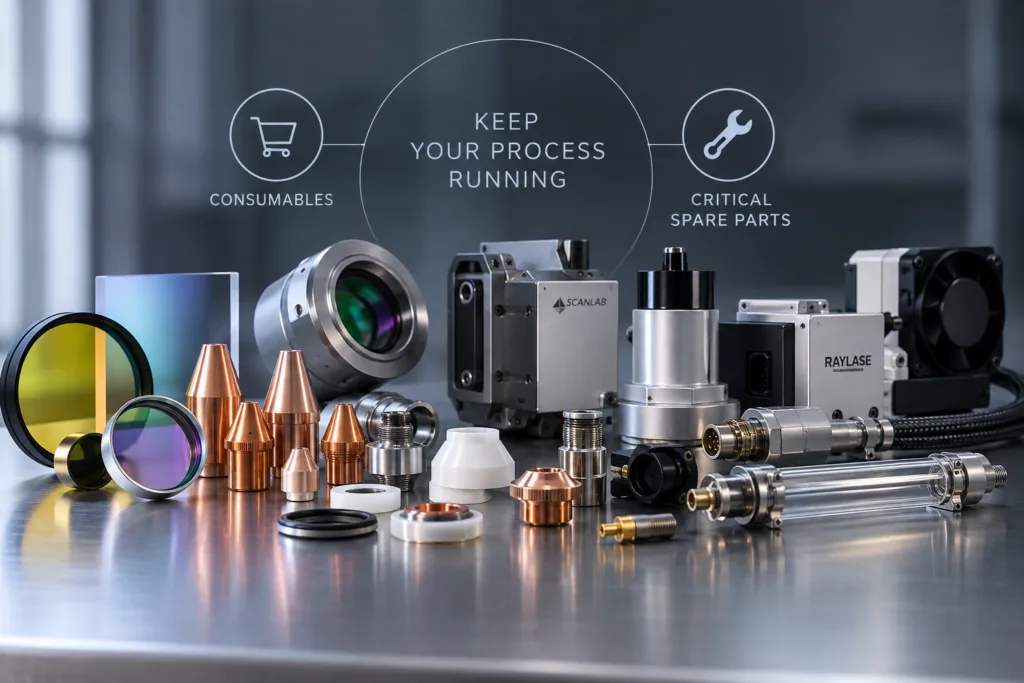

Förbrukningsdelar och kritiska reservdelar
Ett lasersystem innehåller många mindre komponenter som sällan står i centrum när en maskin specificeras, men som är viktiga för säker och stabil drift.
Hit hör exempelvis:
- keramiska isolatorer
- seal rings
- O-ringar
- packningar och andra tätningar
- bälgar och skyddsbälgar
- filter
- mindre mekaniska komponenter
- andra service- och slitdelar
En keramisk isolator eller O-ring kan vara en mycket liten del av ett komplett lasersystem, men fel komponent eller ett oupptäckt slitage kan ändå påverka systemets funktion.
Små komponenter kan med andra ord skydda betydligt större och dyrare delar av lasersystemet.
LMI kan leverera ett bredare sortiment av reserv- och förbrukningsdelar än de enskilda produkter som visas på webbplatsen.
Rengörings- och underhållsmaterial
Korrekt rengöring är särskilt viktig vid hantering av optiska komponenter.
LMI kan även tillhandahålla underhålls- och rengöringsartiklar för lasersystem, exempelvis:
- linspapper och optiskt rengöringspapper
- IPA/isopropanol
- aceton
- andra rengöringsvätskor
- rengöringsmaterial och tillbehör för service
Vilken rengöringsmetod och rengöringsvätska som är lämplig beror på den aktuella komponenten, materialet och den optiska beläggningen. Tillverkarens anvisningar ska därför alltid följas.
Felaktig rengöring kan skada en optisk yta eller tillföra nya föroreningar i stället för att avlägsna dem.
Originaldelar, kompatibilitet och rätt specifikation
En reservdel behöver inte bara ha rätt dimensioner. Beroende på komponent kan även material, ytbehandling, optisk beläggning, våglängd, lasereffekt, temperatur, tryck och andra egenskaper vara avgörande.
Det är därför viktigt att säkerställa att komponenten är avsedd för det aktuella systemet och användningsområdet.
Det innebär inte nödvändigtvis att varje komponent måste vara en originaldel från maskintillverkaren. Däremot måste kompatibilitet, kvalitet och rätt specifikation säkerställas.
LMI hjälper till att bedöma vilken komponent som är lämplig för den aktuella maskinen och applikationen.
Komponenter för hela lasersystemet
Behovet av komponenter och reservdelar finns inte bara inom laserskärning.
Beroende på system och applikation kan LMI hjälpa till med komponenter för exempelvis:
- laserskärning
- lasersvetsning
- lasermärkning
- laserlödning
- kundanpassade lasersystem
- kringutrustning och automation
Vilka delar som behövs varierar kraftigt mellan olika system. Därför är tillgång till rätt teknisk information viktig när en reservdel ska identifieras.å koder och mycket fina detaljer kan därför ett mindre optiskt märkfält eller programmerbar positionering av komponent eller märkhuvud ge ett bättre resultat.
Hittar du inte reservdelen du söker?
Alla komponenter och reservdelar som LMI kan leverera visas inte på webbplatsen.
Om du inte hittar rätt produkt kan vi hjälpa till att identifiera den utifrån exempelvis:
- maskintillverkare och modell
- skärhuvud eller annan komponent
- laserkälla
- artikelnummer
- serienummer
- mått och specifikation
- fotografi av den befintliga komponenten
Ju mer information vi får om systemet och komponenten, desto lättare är det att säkerställa att rätt reservdel väljs.
Reservdelar som en del av en långsiktig service
Komponenter och reservdelar är en naturlig del av underhållet under ett lasersystems hela livslängd.
Genom att kombinera rätt reservdelar med förebyggande underhåll, felsökning och kvalificerad service kan produktionsutrustningen hållas i stabil drift och risken för oplanerade stopp minskas.
För LMI handlar reservdelar därför inte bara om att leverera en komponent när något har gått sönder. Målet är att hjälpa kunden att upprätthålla en stabil och tillgänglig laserprocess över tid.
Vanliga frågor om komponenter och reservdelar till lasersystem
Utgå i första hand från tillverkare, maskinmodell, komponentmodell och artikelnummer. För vissa delar kan även serienummer eller maskinens konfiguration behövas. LMI kan hjälpa till att identifiera rätt komponent.
Det beror på lasersystemet och hur kritiskt ett produktionsstopp är. Förbrukningsdelar och komponenter med känd serviceintervall är naturliga kandidater. För produktionskritiska system kan det även vara motiverat att lagerhålla andra komponenter med lång leveranstid.
Det finns ingen generell bytesintervall som gäller för alla system. Skyddsglaset bör inspekteras enligt maskin- eller skärhuvudstillverkarens rekommendationer och bytas när dess skick kräver det.
Kylvattnets kvalitet påverkar kylkretsens funktion. Olämplig vattenkvalitet kan bidra till bland annat korrosion, avlagringar och biologisk tillväxt och därmed påverka systemets driftsäkerhet.
Ja. Uppgifter om maskin, skärhuvud eller annan utrustning tillsammans med serienummer, mått eller fotografier kan ofta användas för att identifiera rätt komponent. Hör av er till oss så hjälper vi er hitta rätt.
Ja. Webbplatsen visar endast produktområden och ett urval av produkter. Kontakta LMI om den komponent eller förbrukningsdel du söker inte finns presenterad på webbplatsen.
Inte nödvändigtvis. För processkritiska komponenter bör kostnaden bedömas tillsammans med kvalitet, kompatibilitet, livslängd och risken för produktionsstopp eller följdskador.
Kontakta LMI om komponenter och reservdelar
LMI erbjuder komponenter, reservdelar och förbrukningsmaterial för industriella lasersystem och hjälper kunder att hitta rätt lösning för sin utrustning.
Oavsett om det gäller ett skärhuvud, optik, skyddsglas, dysor, vattenbehandling eller en mindre servicekomponent är utgångspunkten densamma: rätt komponent, rätt specifikation och rätt hantering bidrar till en stabilare laserprocess och högre tillgänglighet i produktionen.
