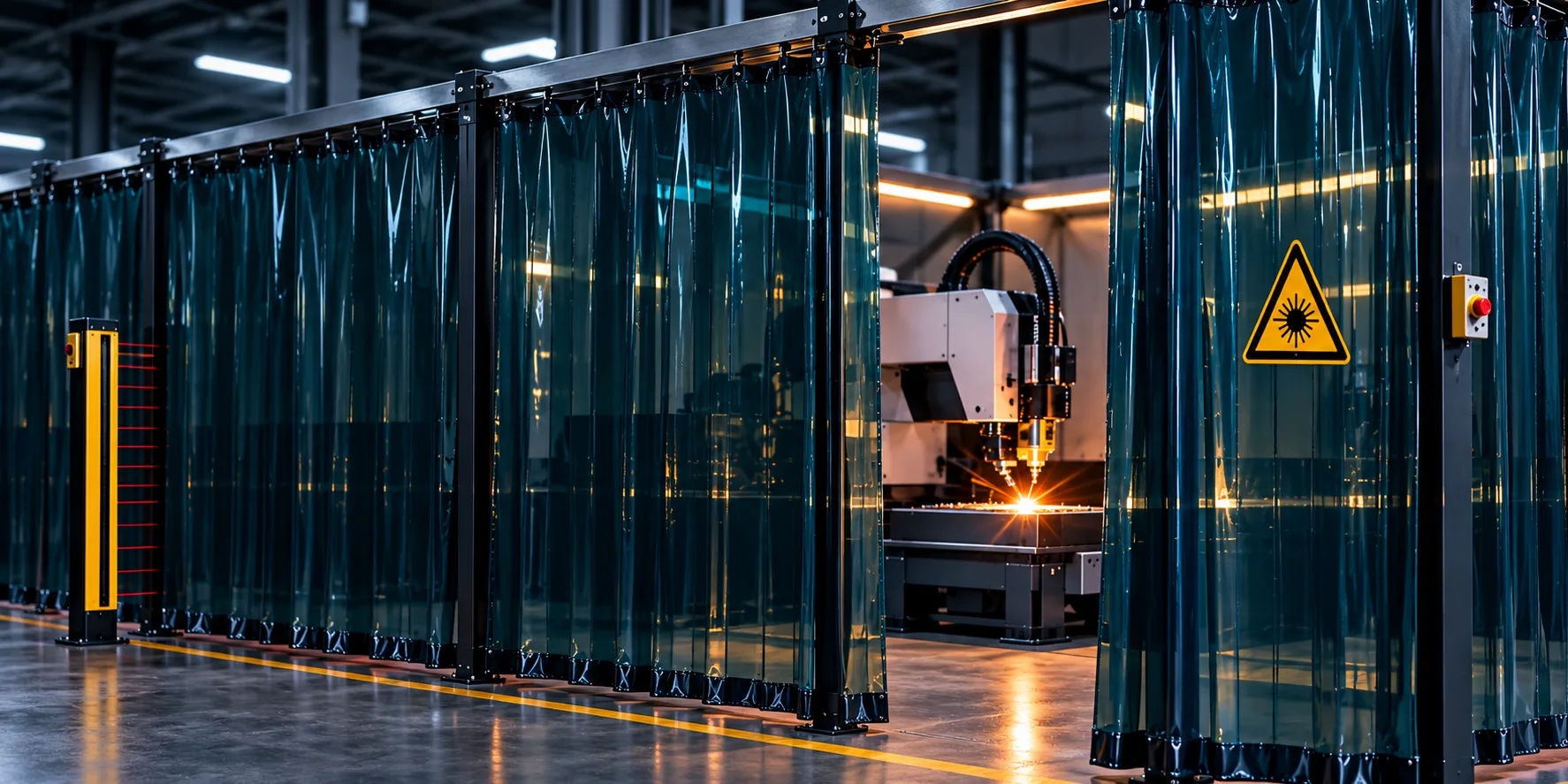

Skyddsgardiner för laser
Skyddsgardiner för laser är flexibla barriärer som används för att avgränsa laserområden och skydda personer utanför riskområdet från farlig direkt, reflekterad eller spridd laserstrålning. De kan användas för att skapa allt från mindre avskärmningar till kompletta laserområden och är särskilt användbara där en fast skyddskapsling inte är praktisk eller där åtkomst och flexibilitet är viktigt.
Rätt vald och installerad kan en laserskyddsgardin bli en viktig del av det samlade säkerhetssystemet kring en industriell laserprocess.
Vad är en laserskyddsgardin?
En laserskyddsgardin är en flexibel skyddsbarriär tillverkad av material som är konstruerat för att absorbera och blockera laserstrålning inom specificerade våglängds- och exponeringsområden.
Till skillnad från vanliga industri- eller svetsgardiner är laserskyddsgardiner avsedda för användning kring laser och deras skyddsegenskaper måste vara anpassade till den aktuella laserkällan och processen.
Gardinerna kan exempelvis monteras i takskenor, fasta ramar eller fristående system och kan utformas så att delar av avskärmningen enkelt kan öppnas när åtkomst till arbetsområdet behövs.
När används skyddsgardiner?
Laserskyddsgardiner är användbara när man behöver skapa en säker avgränsning utan att bygga en komplett fast kapsling.
Vanliga användningsområden är exempelvis:
- industriella laserinstallationer
- laserbearbetning och lasersvetsning
- service- och underhållsområden
- laboratorier och utvecklingsmiljöer
- tillfälliga laserinstallationer
- avgränsning mellan laserutrustning och andra arbetsområden.
De kan även användas som en del av en större lasersäkerhetslösning tillsammans med fasta väggar, skyddskapslingar och andra barriärer.
Laserskyddsgardin eller vanlig svetsgardin?
Det är viktigt att skilja mellan en laserskyddsgardin och en vanlig svetsgardin.
En traditionell svetsgardin är i första hand avsedd att skydda omgivningen från exempelvis UV-strålning, synligt ljus och gnistor från konventionell svetsning. Det innebär inte automatiskt att den ger ett definierat skydd mot laserstrålning.
En laserskyddsgardin är däremot konstruerad och specificerad för laseranvändning. Skyddsförmågan måste bedömas utifrån bland annat laserns våglängd, effekt och möjliga exponering.
Passivt och aktivt laserskydd
Precis som fasta skyddskapslingar kan flexibla laserbarriärer bygga på olika skyddsprinciper.
Passivt skydd
Ett passivt laserskydd bygger på att gardinmaterialet absorberar eller blockerar laserstrålningen under de förhållanden som skyddet är specificerat för.
Hur länge materialet kan motstå bestrålningen påverkas bland annat av:
- laserns våglängd
- uteffekt
- strålens diameter
- effekttäthet
- exponeringstid
- avståndet mellan laserprocess och gardin.
Det är därför inte tillräckligt att enbart känna till laserns nominella effekt när en skyddslösning ska dimensioneras.
Aktivt skydd
För applikationer med högre risk kan aktiva skyddssystem användas. Där kombineras den fysiska barriären med ett system som kan detektera om laserstrålning träffar skyddet på ett sätt som kan äventyra barriärens funktion. Systemet kan då kopplas till laserinstallationens säkerhetskrets för att stoppa laseremissionen.
Flexibel avgränsning av laserområdet
En av de stora fördelarna med skyddsgardiner är flexibiliteten.
En gardinlösning kan anpassas efter befintliga lokaler och produktionsutrustning och kräver normalt mindre utrymme än en komplett fast väggkonstruktion.
Med skenor eller överlappande gardinsektioner kan det också vara möjligt att skapa öppningsbara passager för material, utrustning och servicepersonal. Det gör lösningen särskilt intressant när laserområdet behöver kunna förändras eller när regelbunden åtkomst till processen krävs.
Vad avgör vilken skyddsgardin som behövs?
Valet av laserskyddsgardin ska baseras på en riskbedömning av den aktuella laserinstallationen.
Viktiga faktorer är bland annat:
- laserns våglängd
- laserklass och uteffekt
- kontinuerlig eller pulsad laser
- strålens diameter och divergens
- möjlig effekttäthet vid gardinen
- avstånd mellan laserprocess och skyddsbarriär
- möjliga direkta och reflekterade strålriktningar
- exponeringstid
- hur området används och vilka personer som kan få tillträde.
Placeringen är också viktig. Ett större avstånd mellan process och gardin kan i många situationer innebära att laserstrålens effekttäthet vid barriären blir lägre, men detta måste bedömas för den aktuella installationen.

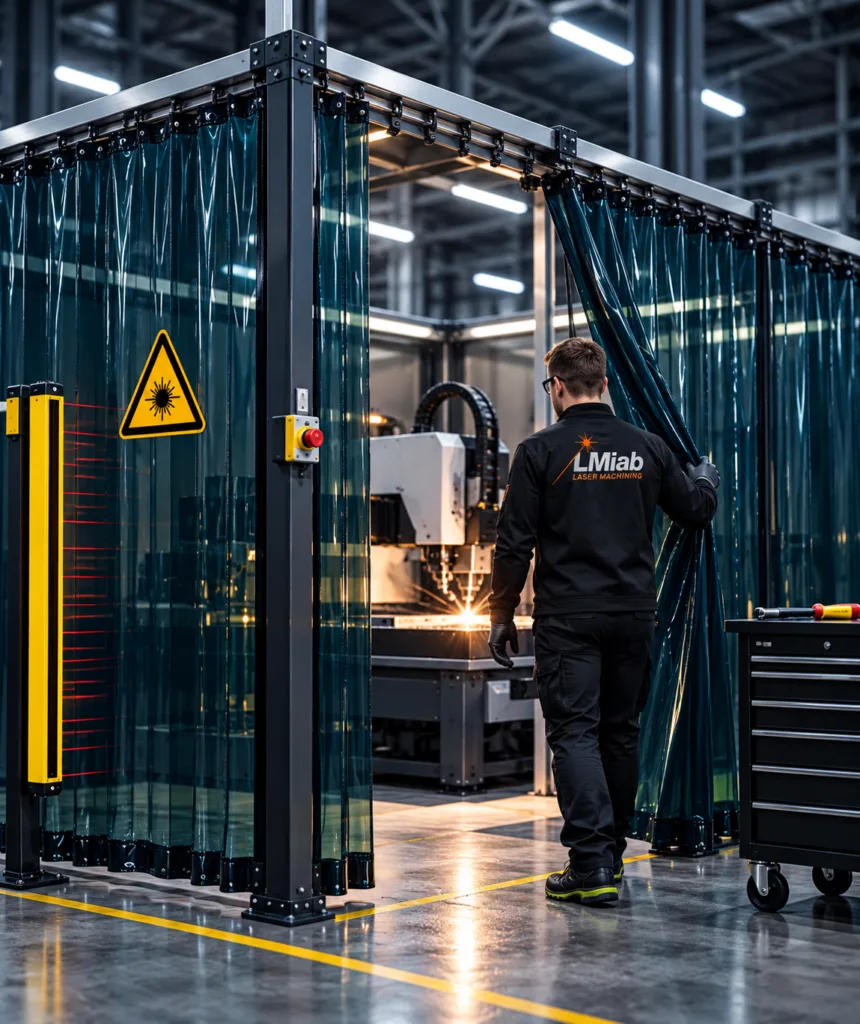

Installation och åtkomst
En laserskyddsgardin är bara en del av säkerhetslösningen. Även öppningar, passager och möjliga siktlinjer in i laserområdet måste beaktas.
Gardiner kan exempelvis monteras med överlappande sektioner för att minska risken för fri sikt in mot processen. Om en öppning används som normal passage kan den även behöva kombineras med ett interlocksystem eller andra säkerhetsfunktioner.
Målet är att hela det avgränsade området ska fungera som ett sammanhängande säkerhetssystem.
Standarder och riskbedömning
Skydd mot laserstrålning behöver dimensioneras utifrån den aktuella laserinstallationen och relevanta krav och standarder.
EN/IEC 60825-serien är central inom lasersäkerhet, medan ytterligare standarder kan vara relevanta beroende på barriärens konstruktion och användningsområde.
Riskbedömningen ska omfatta hela installationen – inte enbart själva gardinen.
Skyddsgardiner från LMI AB
LMI AB erbjuder laserskyddsgardiner och flexibla avskärmningslösningar för industriella laserinstallationer.
Lösningarna kan användas separat eller kombineras med exempelvis skyddskapslingar, interlocksystem, laserskyddsfönster, varningssystem och personlig laserskyddsutrustning för att skapa ett komplett säkerhetskoncept kring laserprocessen.
Behöver du hjälp att välja rätt laserskyddsgardin?
Vilken skyddslösning som behövs beror på lasern, processen och hur arbetsområdet är utformat. Kontakta LMI AB så hjälper vi dig att bedöma applikationen och hitta en lämplig lösning för din laserinstallation.
