RAYLASE SUPERSCAN IIE

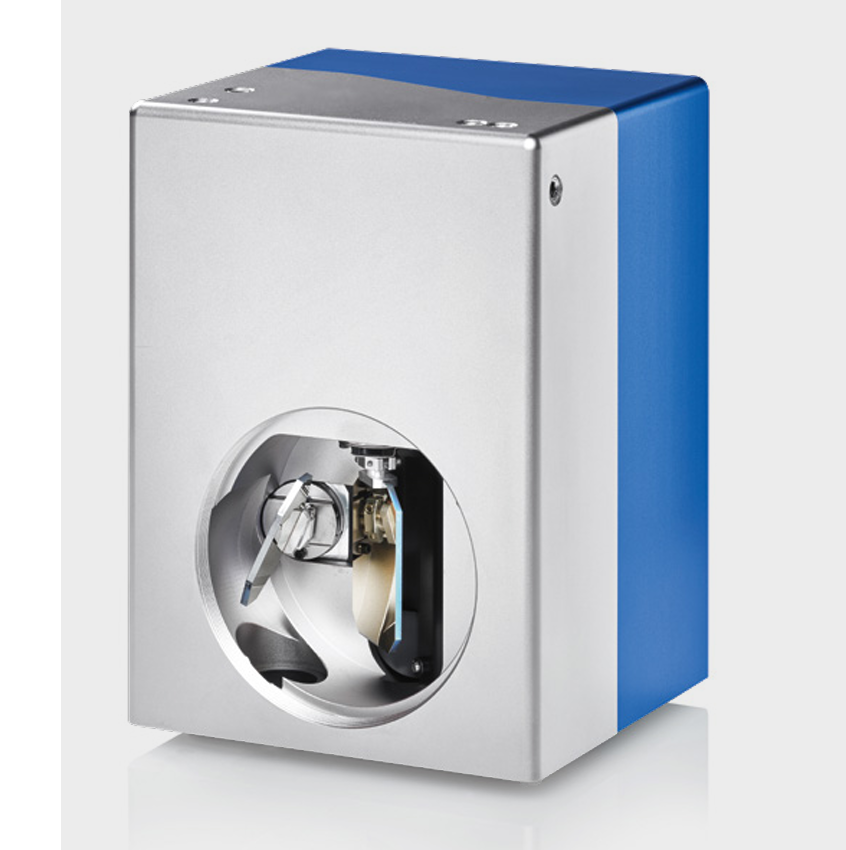

RAYLASE SUPERSCAN IIE är ett tvåaxligt galvanometerbaserat skannersystem utvecklat för krävande industriella laserapplikationer där hög dynamik, precision och låg drift är viktiga.

Skannersystemet finns i flera aperturer och kan konfigureras för olika laservåglängder, effektnivåer, optiska system och arbetsfält. SUPERSCAN IIE lämpar sig bland annat för lasermärkning, laserablation, lasersvetsning och andra snabba och precisa laserprocesser.

LMI AB erbjuder RAYLASE SUPERSCAN IIE samt hjälp med val av konfiguration, optik, styrning och integration i industriella lasersystem.

Utvecklad för hög precision och stabilitet

SUPERSCAN IIE är konstruerad för applikationer där skannerprecision och långsiktig stabilitet har stor betydelse för processresultatet.

RAYLASE använder en så kallad twin-shell-konstruktion för att minimera termisk drift. För ännu högre krav på stabilitet finns även en Enhanced-version, som enligt RAYLASE ger cirka 50 % förbättrad långtidsdrift.

Långtidsdriften kan minskas ytterligare genom vattenbaserad temperaturkontroll, vilket kan vara särskilt värdefullt i precisionsapplikationer eller vid varierande termisk belastning.

Användningsområden

RAYLASE anger SUPERSCAN IIE för ett brett spektrum av industriella laserprocesser, bland annat:

lasermärkning
lasergravering
laserablation
lasersvetsning
skärning
perforering
mikrobearbetning
processing-on-the-fly
ITO-strukturering
Ag-patterning

Vilken konfiguration som är lämplig beror på bland annat laservåglängd, lasereffekt, stråldiameter, apertur, spegelsubstrat, optik och önskat arbetsfält.

Flera aperturer för olika applikationer

SUPERSCAN IIE finns i flera utföranden med olika ingångsaperturer. Detta gör det möjligt att anpassa skannersystemet till olika stråldiametrar, laserkällor och optiska krav.

Tillgängliga aperturer omfattar beroende på version bland annat:

7 mm
10 mm
15 mm
20 mm
30 mm

RAYLASE erbjuder även särskilda varianter, exempelvis SUPERSCAN IIE-20 L, för specifika mekaniska och optiska konfigurationer.

Galvospeglar och våglängder

SUPERSCAN IIE kan konfigureras med olika spegelsubstrat och optiska coatings beroende på laservåglängd och applikation.

RAYLASE erbjuder konfigurationer för ett stort antal vanliga laservåglängder, inklusive UV, grönt laserljus, fiber- och YAG-våglängder samt CO₂-laser.

Beroende på version används exempelvis fused silica eller silicon som spegelsubstrat. Valet påverkar bland annat dynamik, termiska egenskaper och vilken laserbelastning skannersystemet kan hantera.

Hög dynamik och snabb strålpositionering

Den galvanometerbaserade konstruktionen gör det möjligt att positionera laserstrålen mycket snabbt över arbetsfältet.

Dynamiska prestanda varierar mellan olika aperturer och spegelkonfigurationer. Mindre aperturer ger generellt lägre rörlig massa och därmed högre acceleration och skanningshastighet, medan större aperturer gör det möjligt att hantera större stråldiametrar och högre optiska krav.

För exempelvis SUPERSCAN IIE-20 anger RAYLASE en typisk processing- och positioneringshastighet på upp till 35 rad/s beroende på spegelkonfiguration.

Termisk stabilitet och drift

Termisk drift är en viktig parameter i skannersystem eftersom temperaturförändringar kan påverka laserstrålens position över tid.

RAYLASE anger för SUPERSCAN IIE bland annat:

maximal gaindrift < 15 ppm/K
maximal offsetdrift < 10 µrad/K
repeterbarhet 2 µrad RMS
långtidsdrift över 8 timmar < 150 µrad
långtidsdrift med vattenbaserad temperaturkontroll < 100 µrad

För särskilt krävande precisionsapplikationer kan Enhanced-versionen och vattenbaserad temperaturkontroll användas för ytterligare förbättrad stabilitet.

Styrning och interface

SUPERSCAN IIE använder digital styrning och är kompatibel med XY2-100-protokollet.

Skannern kan styras med exempelvis RAYLASE:s egna styrkort och integreras tillsammans med laser, optik och maskinstyrning i kompletta industriella lasersystem.

Beroende på applikation kan integrationen även omfatta lasertrigger, digitala I/O, encodersignaler, processing-on-the-fly, vision och annan automation.

Tekniska data – RAYLASE SUPERSCAN IIE

Egenskap	Specifikation
Skannertyp	2-axligt galvanometerbaserat skannersystem
Ingångsaperturer	7, 10, 15, 20 och 30 mm*
Typisk optisk skanningsvinkel	±0,393 rad
Optisk upplösning	12 µrad
Repeterbarhet	2 µrad RMS
Max. gaindrift	< 15 ppm/K
Max. offsetdrift	< 10 µrad/K
Långtidsdrift, 8 h	< 150 µrad
Långtidsdrift med vattenbaserad temperaturkontroll	< 100 µrad
Positionsbrus	< 10 µrad RMS
Interface	Digital XY2-100
Matningsspänning	±15 till ±18 V
Omgivningstemperatur	+15 °C till +35 °C
Temperaturkontroll	Vattenbaserad temperaturkontroll, tillval
Luftspolning	Tillval beroende på version

*Exakta tillgängliga aperturer och utföranden bör verifieras mot aktuell RAYLASE-konfiguration.

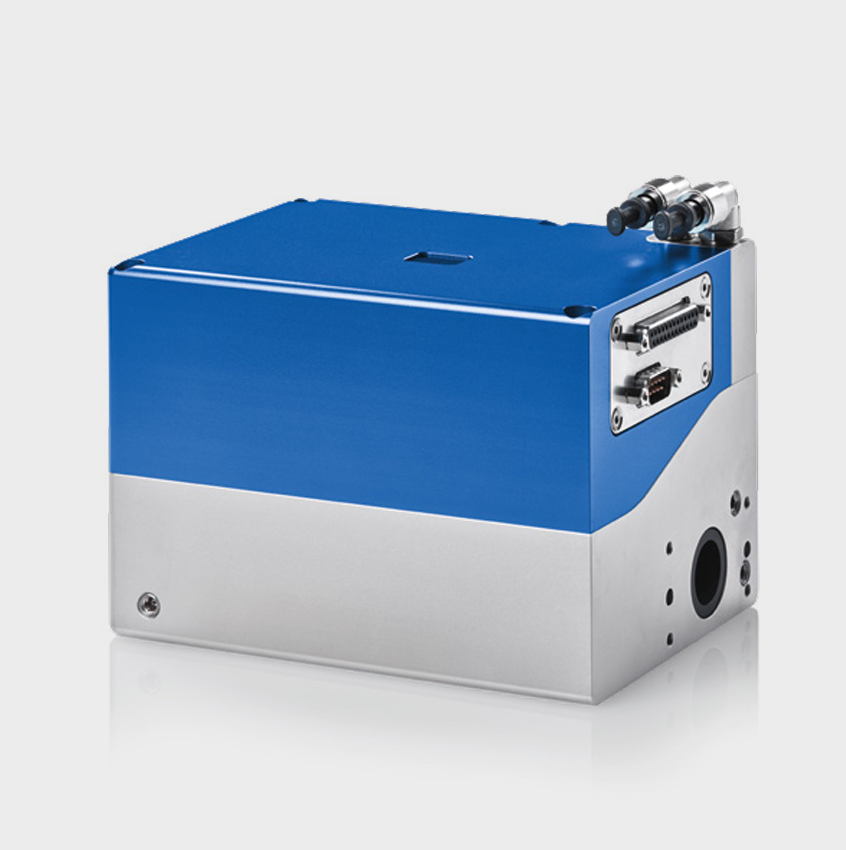

SUPERSCAN IIE-20

20 mm-versionen är särskilt intressant för många industriella fiber- och YAG-laserapplikationer där större stråldiameter behöver kombineras med hög dynamik.

RAYLASE anger för SUPERSCAN IIE-20 bland annat cirka 3,3 kg vikt utan objektiv och en strålförskjutning på cirka 26 mm, beroende på spegelsubstrat.

För 20 mm-versionen finns både fused silica- och siliconbaserade spegelkonfigurationer. Processing- och positioneringshastigheten anges till upp till 35 rad/s för dessa utföranden.

För högeffektsapplikationer

SUPERSCAN IIE är utvecklad för att kunna konfigureras även för höga lasereffekter. Vilken effekt som kan hanteras beror dock på hela kombinationen av laservåglängd, stråldiameter, spegelsubstrat, coating, kylning och laserprocess.

Det är därför viktigt att inte välja skannersystem enbart utifrån apertur eller grundmodell. Hela den optiska och termiska konfigurationen måste anpassas till applikationen.

Vattenbaserad temperaturkontroll och luftspolning

För applikationer med höga krav på termisk stabilitet kan SUPERSCAN IIE utrustas med vattenbaserad temperaturkontroll för elektronik och galvanometrar.

RAYLASE erbjuder även luftspolning för vissa konfigurationer. Detta bidrar till att skapa stabila arbetsförhållanden och kan vara särskilt relevant vid höga lasereffekter och krävande industriella miljöer.

Ersättning av befintlig SUPERSCAN IIE

SUPERSCAN IIE finns i många olika utföranden och enheter med samma grundläggande modellnamn kan skilja sig i exempelvis:

apertur
spegelsubstrat
optisk coating
mekaniskt utförande
anslutningar
kylning och temperaturkontroll
optisk konfiguration

Vid ersättning av en befintlig skanner bör därför artikelnummer, serienummer och fullständig konfiguration kontrolleras.

Skicka gärna bilder på enheten och dess märkskylt tillsammans med information om laserkällan och applikationen. LMI AB kan hjälpa till att identifiera rätt utförande och lämplig ersättningsprodukt.
