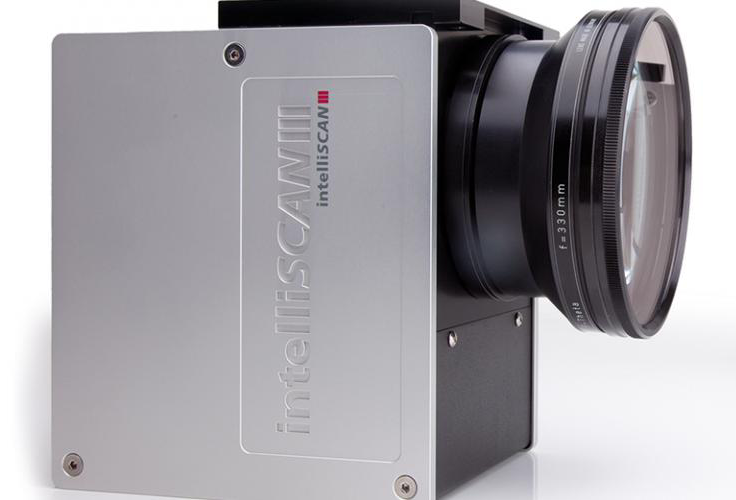

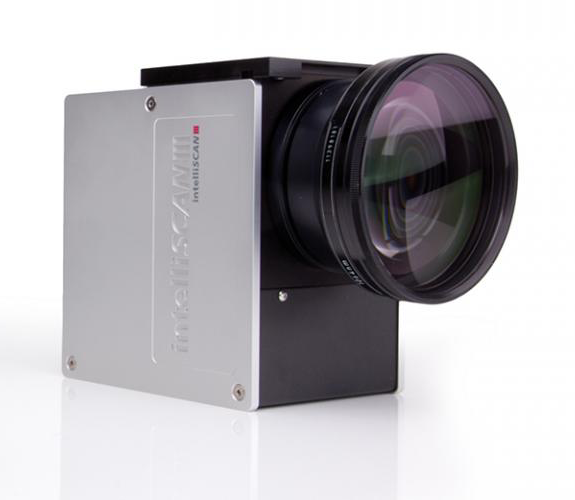

SCANLAB intelliSCAN III 20

SCANLAB intelliSCAN III 20 är ett högpresterande tvåaxligt galvanometerbaserat skannersystem med 20 mm apertur, utvecklat för applikationer som kräver hög dynamik, precision och stabil strålpositionering.

Skannern kan konfigureras för flera vanliga laservåglängder och lämpar sig för bland annat lasermärkning, mikrobearbetning, lasersvetsning, borrning och processing-on-the-fly.

LMI AB har lång erfarenhet av SCANLAB:s skannerteknik och använder intelliSCAN III 20 i olika industriella lasersystem och kundanpassade lösningar.

Snabb och exakt strålpositionering

intelliSCAN III 20 använder två galvanometerdrivna speglar för att styra laserstrålen i X- och Y-led. Den låga rörliga massan gör det möjligt att positionera strålen mycket snabbt och med hög repeterbarhet utan att laserhuvudet eller arbetsstycket behöver förflyttas mekaniskt.

Det gör skannern särskilt lämplig för laserprocesser där hög bearbetningshastighet ska kombineras med exakt och reproducerbar strålstyrning.

Användningsområden

SCANLAB intelliSCAN III-serien är utvecklad för ett brett spektrum av industriella laserprocesser. Typiska användningsområden för intelliSCAN III 20 omfattar bland annat:

• lasermärkning
• lasergravering
• mikrobearbetning
• fin- och precisionssvetsning
• borrning
• processing-on-the-fly
• andra applikationer som kräver snabb och exakt strålpositionering

Vilken konfiguration som är lämplig beror på bland annat laservåglängd, effekt, stråldiameter, önskat arbetsfält och den aktuella laserprocessen.

20 mm apertur

intelliSCAN III 20 har en apertur på 20 mm. Aperturen är en viktig parameter vid dimensionering av det kompletta optiska systemet eftersom den påverkar vilken stråldiameter som kan hanteras genom skannern.

Skanner, galvospeglar och fokuseringsoptik behöver därför dimensioneras tillsammans för att uppnå önskat arbetsfält, spotstorlek och processresultat.

F-theta-optik och arbetsfält

intelliSCAN III 20 kan kombineras med olika fokuseringslösningar beroende på applikation. I ett traditionellt tvådimensionellt skannersystem används vanligtvis F-theta-optik för att fokusera laserstrålen över ett definierat arbetsfält.

Valet av fokallängd påverkar bland annat arbetsfält, arbetsavstånd, fokuserad spotstorlek och effekttäthet. Skanner och fokuseringsoptik bör därför alltid betraktas som delar av samma optiska system.

2D- och 3D-applikationer

Som standard används intelliSCAN III 20 för snabb strålstyrning i X- och Y-led. För applikationer där fokuspositionen även behöver förändras i Z-led kan skannern kombineras med dynamisk fokusering.

SCANLAB anger bland annat möjligheten att kombinera intelliSCAN III 20 med varioSCAN II för 3D-applikationer. Detta gör det möjligt att arbeta med större arbetsområden, komponenter med höjdvariationer och tredimensionella geometrier.

Styrning och systemintegration

intelliSCAN III 20 är konstruerad för integration i industriella lasersystem och stöder bland annat gränssnitten SL2-100 och XY2-100 Enhanced.

Skannern kan integreras med SCANLAB:s RTC-styrkort och kombineras med laser, optik och maskinstyrning för att skapa en komplett laserprocess.

Beroende på applikation kan systemintegrationen även omfatta exempelvis lasertrigger, digitala I/O, encodersignaler, processing-on-the-fly, vision, robotik och annan automation.

Tekniska data – SCANLAB intelliSCAN III 20

*Angivna hastigheter gäller enligt SCANLAB:s specifikation med f = 160 mm. Tekniska data kan bero på konfiguration och optik.

Lasereffekt och optisk konfiguration

SCANLAB anger för standardutförandet av intelliSCAN III 20 upp till 1 000 W vid 1064 nm och 100 % duty cycle med luftkylning.

Detta ska inte tolkas som att alla konfigurationer av intelliSCAN III 20 generellt kan användas för laserprocesser upp till 1 000 W. Tillåten effekt och lämplighet beror bland annat på laservåglängd, stråldiameter, galvospeglar, spegelsubstrat, coating, kylning och den aktuella processen.

LMI AB hjälper därför till att specificera skannern och dess optiska konfiguration för den aktuella lasern och applikationen.

Galvospeglar och coatings

intelliSCAN III 20 kan konfigureras för olika laservåglängder och applikationer. Galvospeglarnas substrat och optiska coating måste väljas efter den aktuella laserstrålningen och effektbelastningen.

Vid beställning av en ny skanner eller ersättning av en befintlig enhet är det därför viktigt att identifiera den fullständiga konfigurationen och inte enbart modellbeteckningen intelliSCAN III 20.

Ersättning av befintlig intelliSCAN III 20

Olika utföranden av intelliSCAN III 20 kan skilja sig åt trots samma grundläggande modellbeteckning. Skillnader kan exempelvis förekomma i mekaniskt utförande, kontaktplacering, galvospeglar, spegelsubstrat, coating, kylning, interface och optisk konfiguration.

Om en befintlig skanner ska ersättas rekommenderar vi därför att artikelnummer, serienummer och fullständig konfiguration kontrolleras.

Skicka gärna bilder på skannern och dess märkskylt tillsammans med information om laser och applikation. LMI AB kan hjälpa till att identifiera rätt utförande och lämplig ersättningsprodukt.

SCANLAB intelliSCAN III 20 från LMI AB

LMI AB levererar och integrerar SCANLAB intelliSCAN III 20 för industriella laserapplikationer. Vi kan hjälpa till med val av skannerkonfiguration, optik, styrning och integration i både nya och befintliga lasersystem.

Kontakta LMI AB med information om laser, applikation och önskat arbetsfält så hjälper vi dig att specificera en lämplig skannerlösning.
