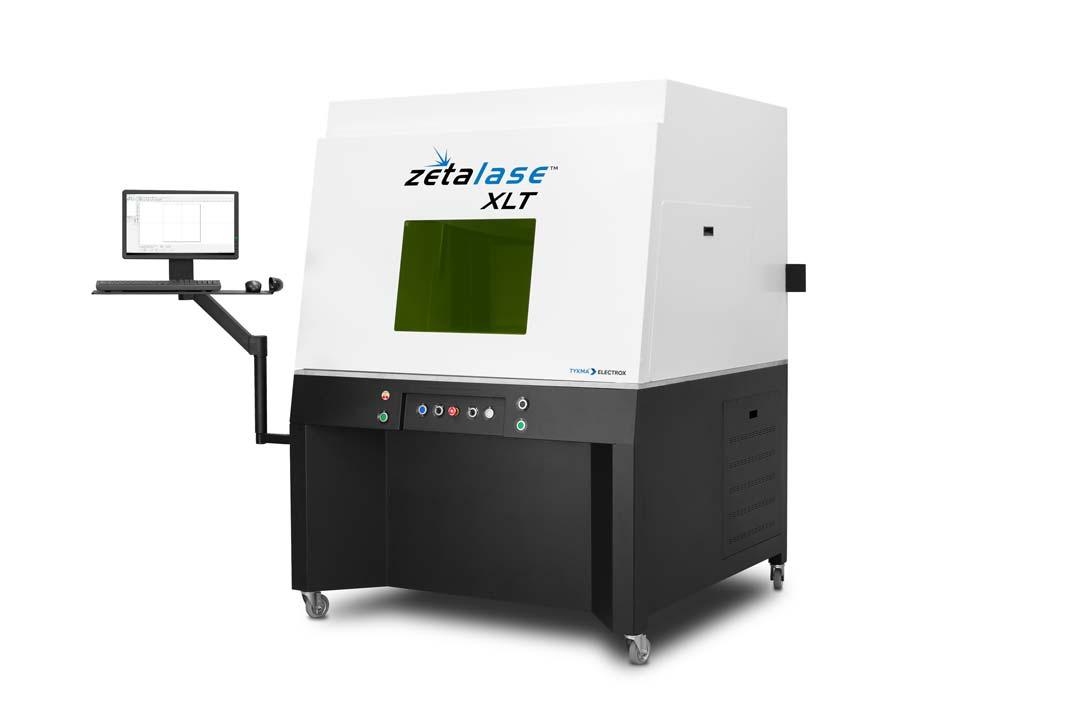

TYKMA Electrox Zetalase XLT

Zetalase XLT är en avancerad golvstående lasermärkningsmaskin utvecklad för märkning av stora komponenter, stora grafiska motiv och brickor med många mindre detaljer. Det unika märkhuvudet ger ett sammanhängande märkfält på hela 610 × 610 mm utan behov av ett traditionellt XY-bord.

Lasermärkning av stora ytor

TYKMA Electrox Zetalase XLT är utvecklad för industriella applikationer där ett traditionellt märkfält inte räcker till.

Systemets stora styrka är det sammanhängande märkfältet på 610 × 610 mm (24 × 24 tum).

Till skillnad från konventionella system som använder mekaniska XY-axlar för att flytta komponenten eller laserhuvudet mellan flera mindre märkfält kan Zetalase XLT bearbeta hela området utan motsvarande mekaniska förflyttningar.

Det ger en flexibel lösning för stora komponenter, stora grafiska motiv och fixturer eller brickor med många mindre detaljer.

610 × 610 mm sammanhängande märkfält

Zetalase XLT använder ett specialutvecklat märkhuvud som gör det möjligt att styra laserstrålen över ett betydligt större område än med traditionell galvooptik.

Resultatet är ett sammanhängande märkfält på 610 × 610 mm.

Det innebär att stora motiv kan skapas utan att delas upp i flera separata märkfält med potentiella skarvar mellan områdena.

För applikationer med stora logotyper, texter, skalor eller annan grafik är detta en betydande fördel eftersom märkningen kan skapas som ett sammanhängande motiv.

Stora märkfält utan traditionellt XY-bord

Ett vanligt sätt att skapa stora laserbearbetningsområden är att använda ett XY-bord som mekaniskt flyttar komponenten mellan flera märkpositioner.

Zetalase XLT använder istället ett optiskt system som kan bearbeta hela märkfältet utan ett traditionellt XY-bord.

Det innebär färre mekaniska rörelser under själva märkningsprocessen och kan ge kortare cykeltider vid applikationer som annars skulle kräva flera förflyttningar.

Det förenklar även programmeringen eftersom stora motiv inte behöver delas upp och positioneras på samma sätt som i ett traditionellt XY-system.

Perfekt för brickor med många komponenter

Det stora märkfältet gör Zetalase XLT särskilt intressant när många mindre komponenter ska märkas samtidigt.

En fixtur eller bricka kan fyllas med komponenter och hela området programmeras som ett gemensamt märkningsjobb.

Systemets mjukvara erbjuder funktioner för att repetera eller klona märkningen över större fixturer, vilket kan effektivisera programmeringen vid serieproduktion.

Detta kan ge hög produktivitet när många identiska eller individuellt identifierade komponenter ska bearbetas i samma cykel.

Automatisk dörr för effektiv produktion

Zetalase XLT är utrustad med en vertikalt öppnande pneumatisk dörr med integrerat säkerhetssystem.

I automatiskt driftläge kan dörrens rörelse integreras i märkningscykeln, vilket ger ett effektivt arbetsflöde vid repetitiv produktion.

Operatören kan ladda komponenter eller en komplett fixtur, starta processen och därefter snabbt komma åt arbetsområdet när märkningen är färdig.

Det gör systemet väl lämpat för produktionsmiljöer där både stort märkfält och hög kapacitet är viktiga.

Programmerbar fokushöjd

Zetalase XLT har programmerbar justering av fokushöjden.

Fokuspositionen kan styras via systemets programvara och anpassas efter olika komponenthöjder och produktkonfigurationer.

Det förenklar omställningen mellan olika produkter och bidrar till en stabil och repeterbar märkkvalitet.

MOPA-fiberlaser för industriell märkning

Zetalase XLT kan utrustas med kraftfull MOPA-fiberlaser för industriell märkning.

MOPA-tekniken ger stor flexibilitet genom möjligheten att anpassa laserpulsernas egenskaper till olika material och märkningsresultat.

Systemet lämpar sig därmed för allt från snabb produktidentifiering och maskinläsbara koder till logotyper, grafik och mer krävande laserbearbetning.

LMI hjälper dig att välja rätt lasereffekt och parametrar utifrån material, detaljgeometri, produktionsvolym och krav på märkresultat.

Vad kan märkas med Zetalase XLT?

Med MOPA-fiberlaser kan Zetalase XLT användas för permanent märkning av många industriella material, exempelvis:

• Rostfritt stål
• Stål
• Aluminium
• Anodiserad aluminium
• Titan
• Mässing och andra metaller
• Många typer av tekniska plaster
• Lackerade och ytbehandlade komponenter

Det exakta märkresultatet beror på materialets egenskaper, ytbehandling, vald lasereffekt och programmerade laserparametrar.

Typiska användningsområden

Zetalase XLT lämpar sig särskilt väl för applikationer där stora märkytor eller många komponenter behöver bearbetas, exempelvis:

• Stora logotyper och grafiska motiv
• Stora komponenter och maskindelar
• Märkning av brickor med flera komponenter
• Serienummer och artikelnummer
• Data Matrix-koder och QR-koder
• Streckkoder
• Skalor och graderingar
• Produkt- och tillverkningsinformation
• Typbrickor och större märkskyltar
• Verktyg och industrikomponenter
• Fordonskomponenter
• UID- och spårbarhetsmärkning

Lasermärkning ger en permanent märkning och kräver normalt inga förbrukningsmaterial såsom bläck, etiketter eller kemikalier.

Möjlighet till märkning av långa och stora komponenter

För komponenter som är större än arbetsstationens normala slutna arbetsområde kan Zetalase XLT konfigureras för laserklass 4-drift.

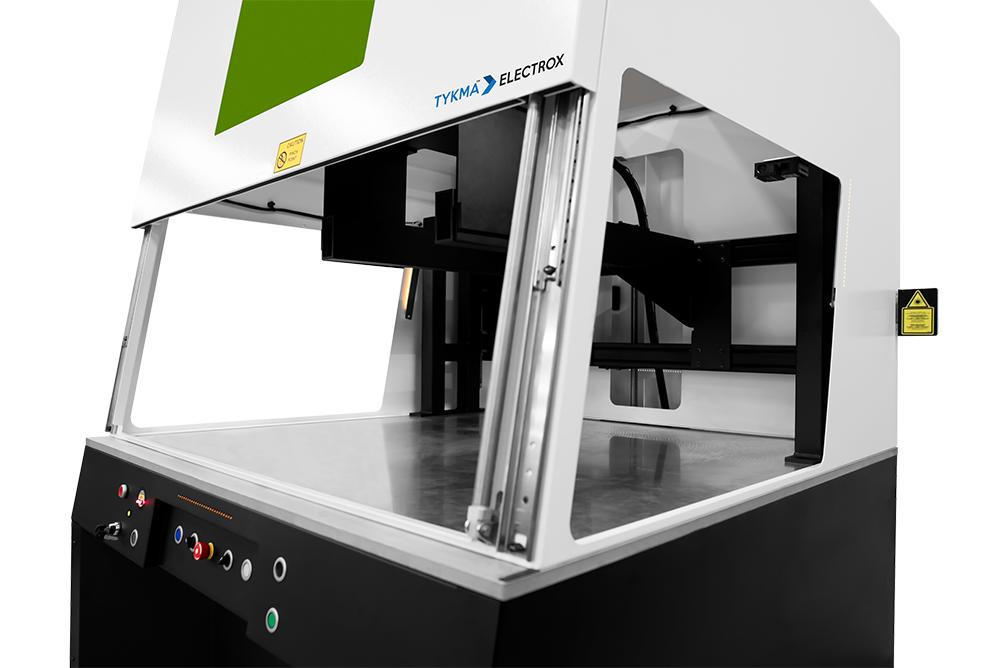

Systemet har avtagbara sidopaneler som kan ge möjlighet att hantera längre komponenter genom arbetsstationen.

Det ger ytterligare flexibilitet för specialapplikationer där komponentens geometri eller storlek annars skulle begränsa möjligheten till lasermärkning.

Laserklass 4-drift kräver särskilda säkerhetsåtgärder, korrekt riskbedömning och lämplig skyddsutrustning. LMI hjälper vid behov till med rådgivning kring lasersäkerhet och rätt systemlösning.

Möjlighet till rotationsmärkning

Zetalase XLT kan även utrustas med rotationsenhet för märkning av cylindriska komponenter.

Rotationsaxeln gör det möjligt att rotera komponenten under processen och skapa märkning runt dess ytterdiameter.

Det utökar systemets användningsområde ytterligare och gör det möjligt att kombinera stora plana märkfält med 360° märkning av runda komponenter.

Fördelar med Zetalase XLT

• Sammanhängande märkfält på 610 × 610 mm
• Märkning av stora ytor utan traditionellt XY-bord
• Möjlighet att skapa stora motiv utan skarvar mellan separata märkfält
• Robust golvstående konstruktion
• Säker laserklass 1-arbetsstation vid normal drift
• Automatisk pneumatisk vertikaldörr
• Programmerbar fokushöjd
• MOPA-fiberlaser
• Lämplig för stora komponenter och stora grafiska motiv
• Effektiv märkning av brickor med många komponenter
• Integrerad PC och operatörsgränssnitt
• Möjlighet till rotationsenhet för 360° märkning
• Avtagbara sidopaneler för längre komponenter
• Möjlighet till laserklass 4-drift för särskilda applikationer
• Lågt underhållsbehov
• Inga färger, bläck eller andra förbrukningsmaterial krävs för själva märkprocessen

Zetalase XLT eller Zetalase XL?

Zetalase XL och Zetalase XLT är båda robusta golvstående system för professionell industriell lasermärkning, men de är utvecklade för olika typer av applikationer.

Zetalase XL är en mycket flexibel arbetsstation med stort fysiskt arbetsutrymme och passar bra för större komponenter, fixturer och varierande produktionsuppgifter.

Zetalase XLT är framför allt utvecklad för applikationer där själva märkfältets storlek är avgörande. Det sammanhängande märkfältet på 610 × 610 mm gör det möjligt att bearbeta betydligt större ytor utan ett traditionellt XY-bord.

Behöver du märka stora motiv, stora plana ytor eller många komponenter över en stor fixtur är Zetalase XLT därför ett särskilt intressant alternativ.

LMI hjälper dig att avgöra vilken systemplattform som passar bäst utifrån komponentstorlek, märkyta, material och produktionsvolym.

När är ett stort märkfält rätt lösning?

Ett stort märkfält är inte automatiskt den bästa lösningen för varje applikation.

Märkfältets storlek påverkar bland annat laserstrålens egenskaper och vilken detaljrikedom som kan uppnås. För mycket små märkningar kan ett mindre optiskt fält därför vara ett bättre val.

Zetalase XLT kommer framför allt till sin rätt när stora ytor behöver bearbetas effektivt och när alternativet annars skulle vara flera separata märkpositioner eller ett mekaniskt XY-system.

LMI hjälper till att utvärdera applikationen och avgöra vilken optisk och mekanisk systemlösning som ger bäst resultat.

Skicka en detalj till oss för provmärkning

Har du en stor komponent, en större grafisk märkning eller en fixtur med många detaljer som behöver lasermärkas?

Skicka en detalj, ritning eller materialprov till oss så hjälper vi dig att utvärdera applikationen. Vi kan bedöma märkfält, material, märkhastighet, detaljrikedom och lämpliga laserparametrar.

För större produktionsapplikationer kan vi även diskutera fixturering, cykeltider och hur märkningsprocessen kan integreras i er produktion.

På så sätt kan rätt systemlösning verifieras innan beslut om utrustning tas.

Kontakta LMI

Vill du veta mer om TYKMA Electrox Zetalase XLT eller diskutera lasermärkning av stora komponenter och stora ytor?

Kontakta oss så hjälper vi dig att ta fram rätt lösning utifrån material, komponentstorlek, märkyta, produktionsvolym och krav på märkresultat.

*Tillgängliga lasereffekter och specifikationer kan förändras. LMI hjälper dig att välja aktuell konfiguration för applikationen.
