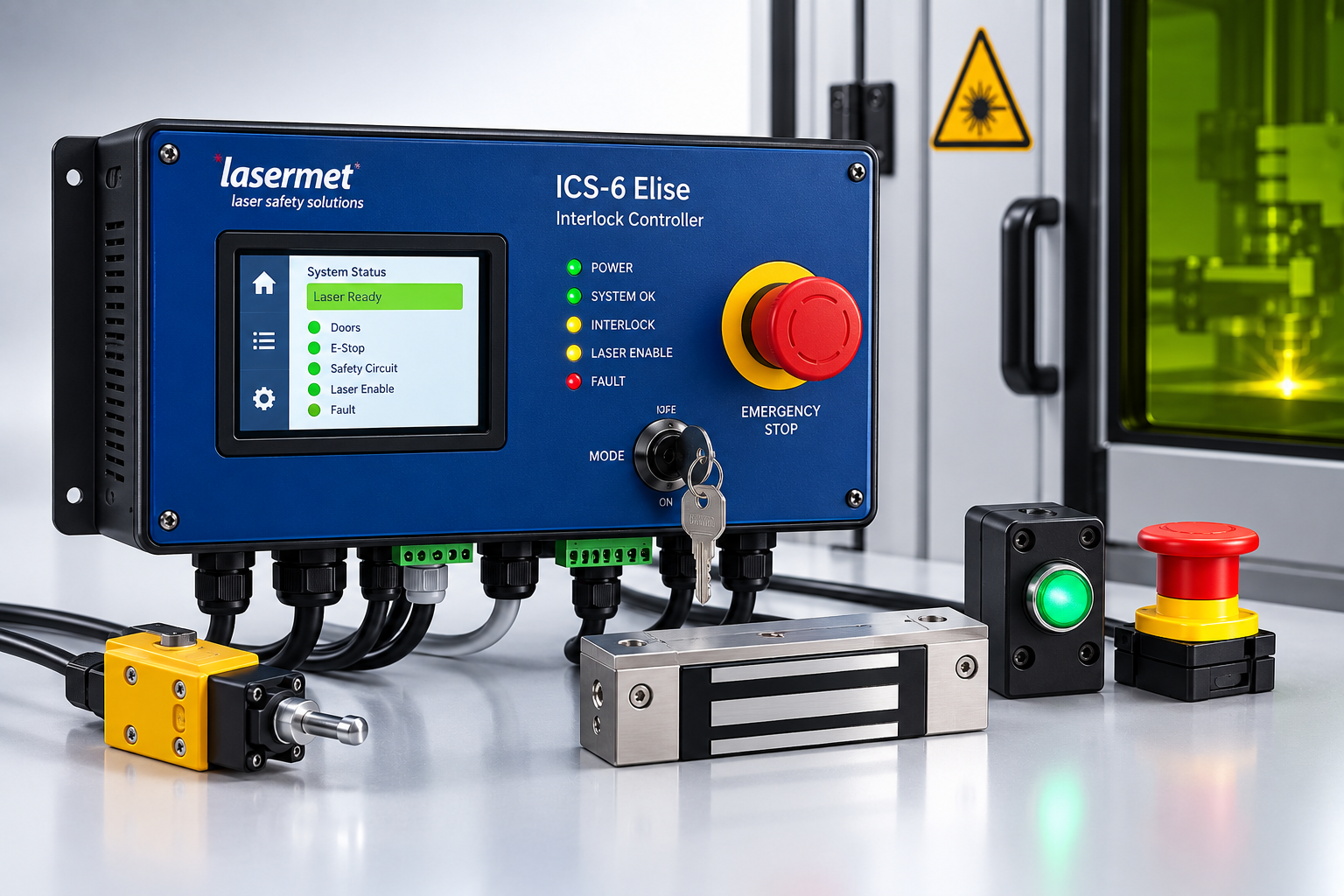

Lasermet ICS-6 Elise – Interlock Controller

Produktbild

Lasermet ICS-6 Elise – Interlock Controller

Lasermet ICS-6 Elise är ett expanderbart säkerhetsstyrsystem för interlockfunktioner i laserinstallationer. Systemet är utvecklat för att övervaka och styra säkerhetsfunktioner som dörrinterlock, dörrlås, varningsskyltar, beam shutters och laseraktivering.

ICS-6 använder dubbelkanalig säkerhetsarkitektur med felövervakning och är konstruerat för att uppnå EN ISO 13849-1 PLe. Systemet kan byggas ut och integreras med andra komponenter i Lasermets Interlock®-system.

Observera: Lasermet ersatte ICS-6 med ICS-9 Interlock® Controller i december 2021. ICS-6 är därför framför allt relevant för befintliga installationer, service, utbyggnad och teknisk referens. För nya installationer rekommenderas normalt ICS-9.

Central styrning av lasersäkerheten

ICS-6 kan användas som central säkerhetsstyrenhet i ett laserskyddssystem och kan bland annat styra och övervaka:

  • dörrinterlock och säkerhetsbrytare
  • elektriska dörrlås
  • belysta laservarningsskyltar
  • beam shutters
  • laserströmförsörjning och laseraktivering
  • nödstopp
  • externa säkerhets- och styrsystem

Systemet har feedbackövervakning och feldetektering och kan även anslutas till exempelvis passerkontroll- och brandlarmsystem.

Kontrollerad åtkomst med Override

ICS-6 har en tidsbegränsad felsäker Override-funktion. Den gör det möjligt att under kontrollerade former ge åtkomst genom en interlockövervakad dörr samtidigt som säkerhetssystemets funktion bibehålls.

Nödstopp kan anslutas till systemet och ett obegränsat antal dörrinterlockbrytare kan kopplas in. Fyra individuella brytare eller grupper av brytare kan övervakas direkt av styrenheten.

Expanderbart interlocksystem

Standardversionen av ICS-6 har tre interlockutgångar och kan byggas ut med IB9 Interlock® Board till nio utgångar. Med en djupare kapsling och kontaktorer kan systemet även konfigureras för interlockstyrda nätspänningsutgångar.

ICS-6 kan dessutom kopplas samman med andra Lasermet Interlock® Controllers och fungera som master- eller slavenhet i större installationer.

Expansion och kommunikation

ICS-6 har plats för upp till tre automatiskt testade expansionskort. Lasermet anger följande expansionsmöjligheter:

  • Integrated Active Laser Guarding
  • Safety Logic Plus-integration
  • Ethernet/USB-anslutning
  • reläexpansionskort

Det gör att systemet kan anpassas från relativt enkla laserinstallationer till mer omfattande säkerhetssystem med flera övervakade funktioner.

Tekniska data – standard ICS-6

  • Interlockutgångar: 3 × 6 A vid 110/250 VAC / 50 VDC
  • Dörrinterlock: obegränsat antal, övervakning av 4 brytare eller grupper
  • Varningsljusutgång: 110/230 VAC eller 24 VDC, 1 A
  • Nödstopp: obegränsat antal kan anslutas
  • Matning: 110/230 V, 1 A + ansluten last
  • Mått: 265 × 230 × 86 mm (B × H × D)
  • Vikt: 2 kg

Säkerhet och standarder

Lasermet anger att ICS-6 uppfyller relevanta krav enligt bland annat:

  • EN ISO 13849-1
  • EN 61508 SIL 4
  • EN 61010
  • EN 60947-1
  • Machinery Directive
  • Low Voltage Directive
  • EMC Directive

ICS-6 i befintliga laserinstallationer

ICS-6 finns fortfarande i många befintliga laserinstallationer. LMI AB kan hjälpa till med bedömning av befintliga interlocksystem och val av lämplig lösning vid service, förändring eller uppgradering av lasersäkerheten.

För nya installationer kan Lasermet ICS-9 vara ett lämpligare alternativ eftersom den har ersatt ICS-6 i Lasermets aktuella produktprogram.

Kontakta LMI AB om interlocksystem

LMI AB hjälper er att välja och konfigurera interlocksystem utifrån laserinstallationens utformning, dörrar, åtkomst, varningssystem och övriga säkerhetsfunktioner.

Kontakta oss för rådgivning kring både befintliga ICS-6-installationer och nya lasersäkerhetssystem.
