Dolphin Laser Safety Curtain Pod – modulär laserskyddskapsling
Dolphin Laser Safety Curtain Pod från Lasermet är en fristående och modulär laserskyddskapsling utvecklad för arbete med handhållna lasersvetsar. Kapslingen skapar ett avgränsat arbetsområde som hjälper till att skydda personer i omgivningen mot oavsiktlig exponering för laserstrålning.
Systemet bygger på Lasermets Dolphin Laser Blocking Curtains och levereras som en flexibel lösning för självmontering. Konstruktionen kan demonteras och byggas upp på en ny plats, vilket gör Dolphin Pod särskilt lämplig där laserarbetsplatsen behöver kunna förändras eller flyttas.
Fristående och flexibel konstruktion

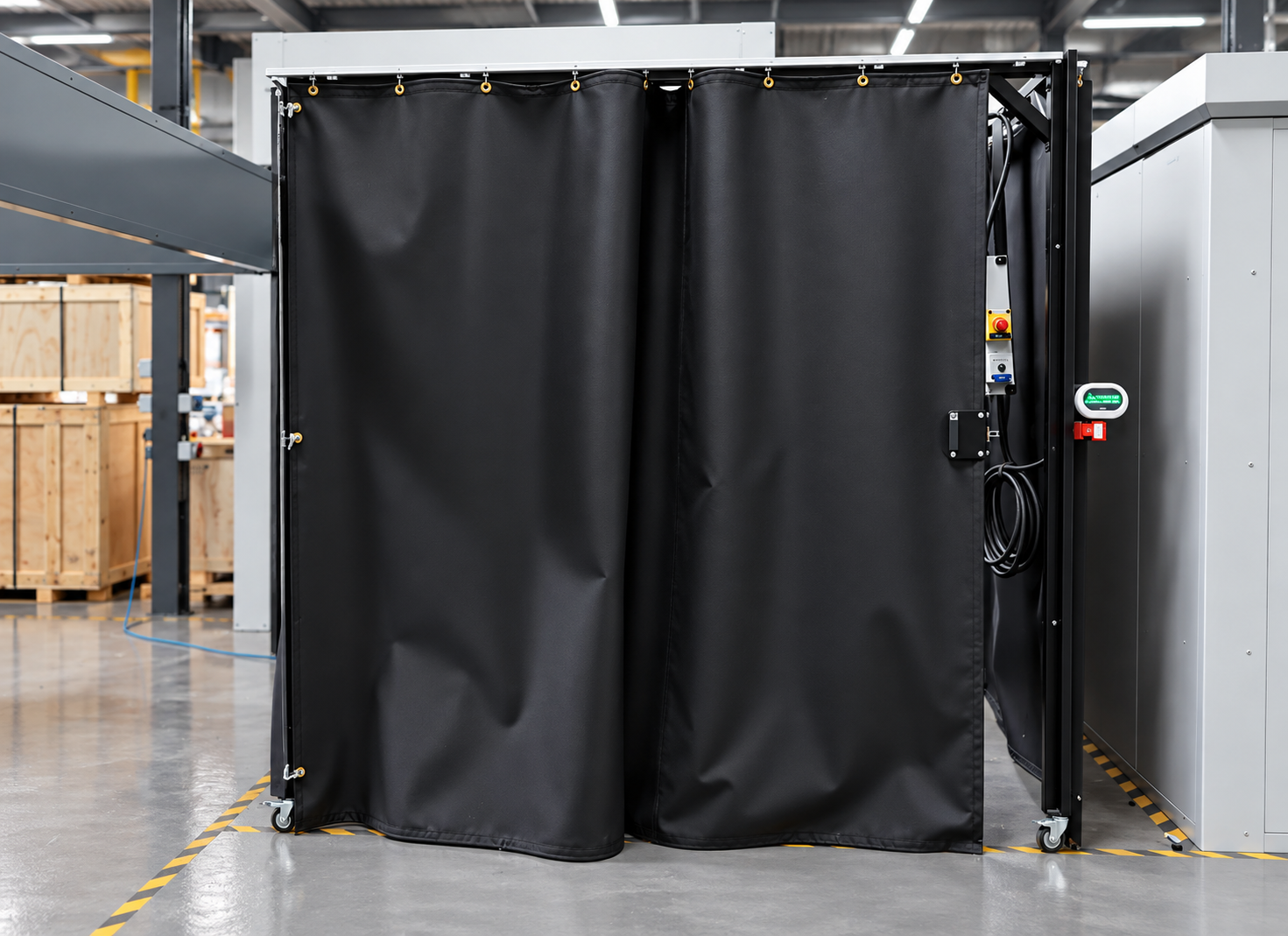

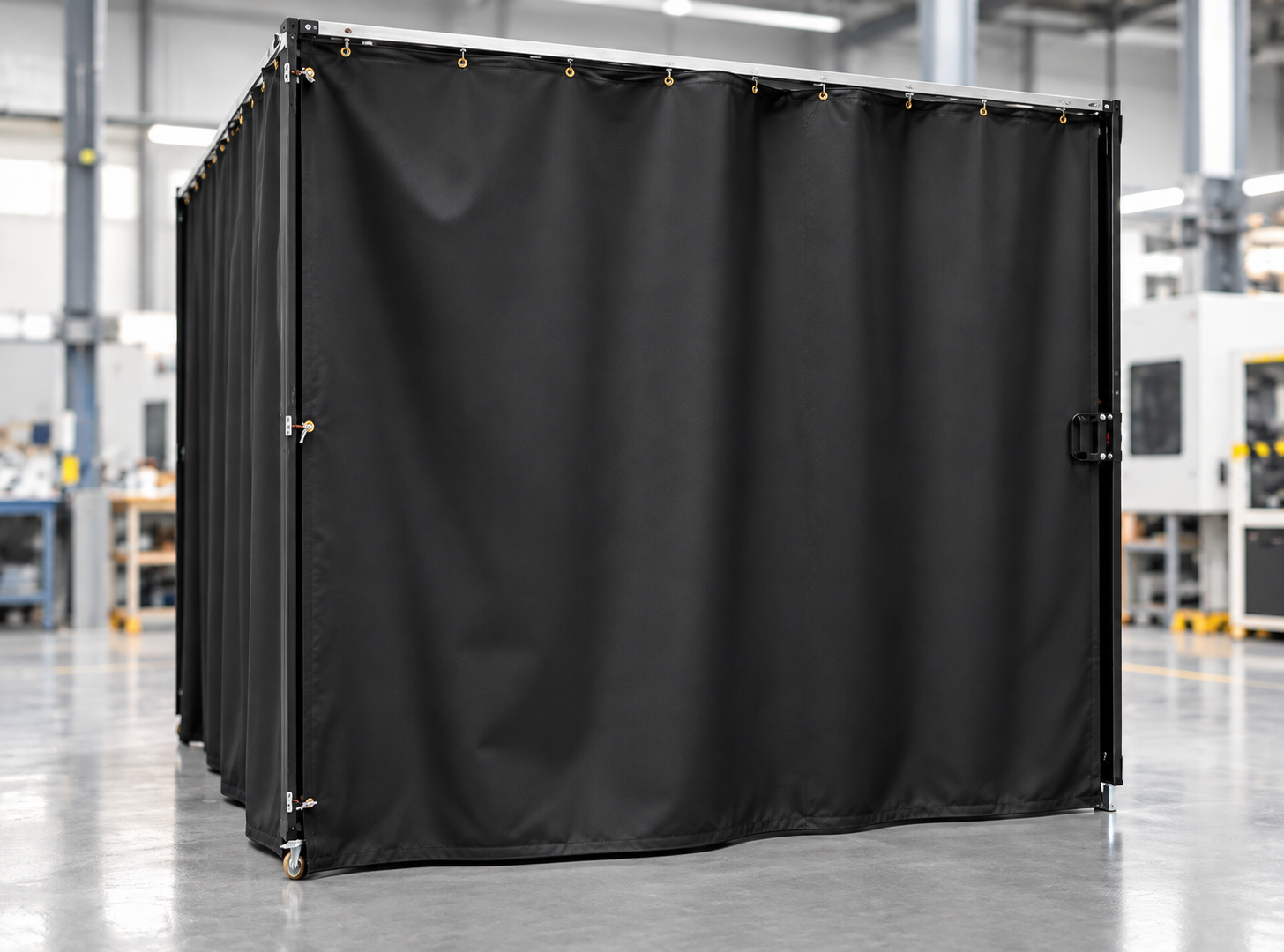

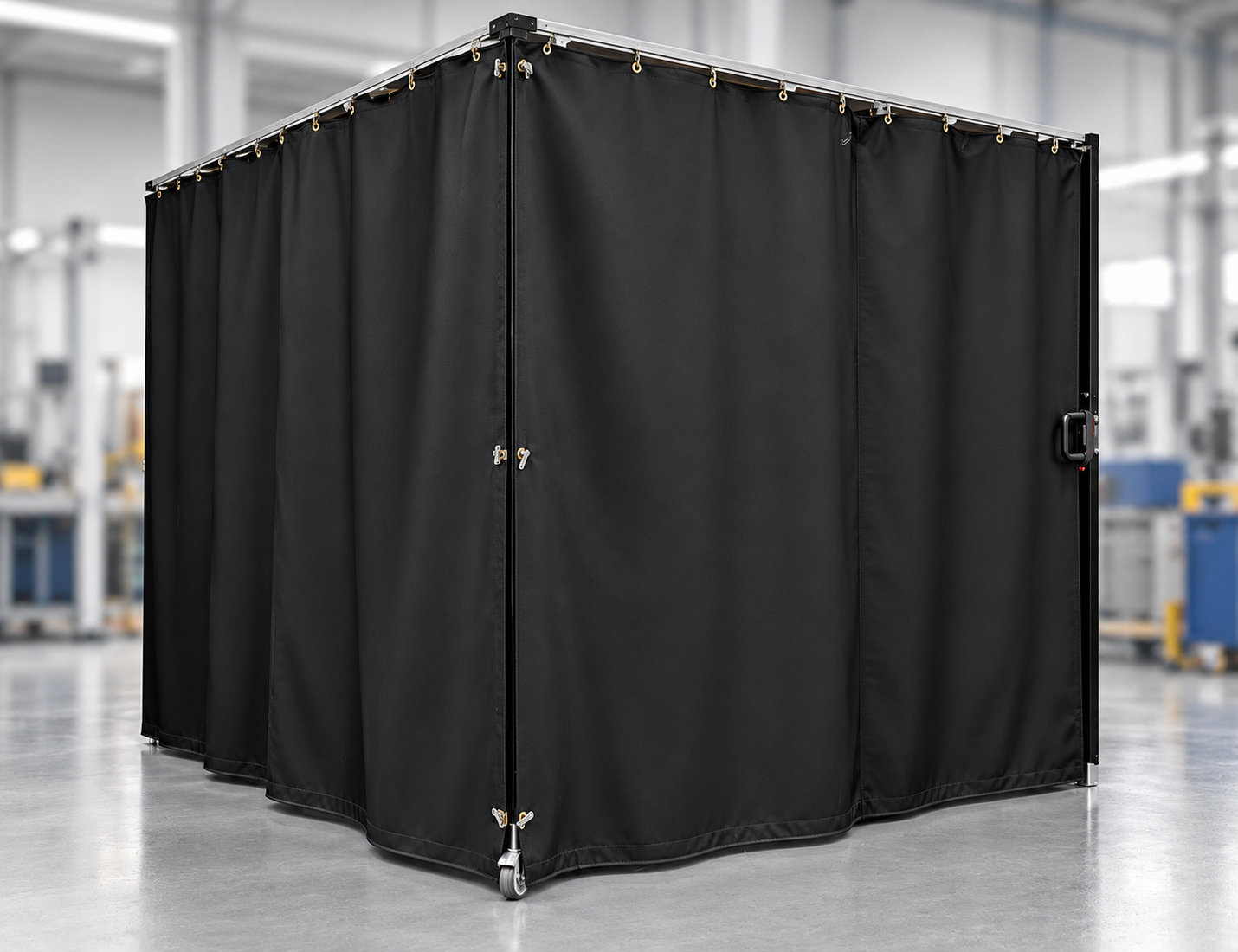

Dolphin Pod består av en modulär fristående ram med laserskyddsgardiner. Standardutförandet mäter 2,4 × 2,4 × 2,4 meter och har en manuellt manövrerad gardindörr samt öppet tak för ventilation.

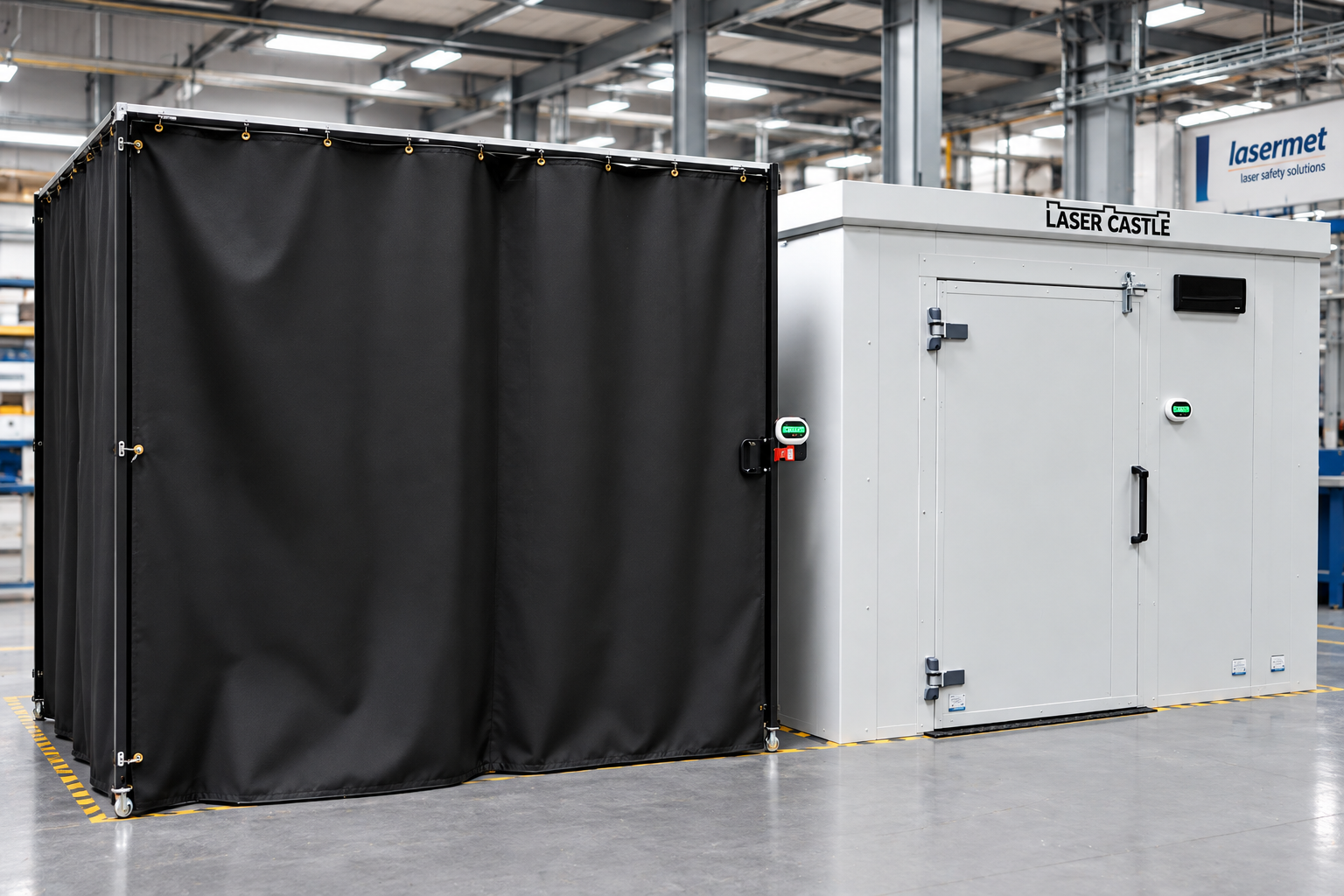

Systemet levereras i flat-pack-format och är konstruerat för att kunna monteras av användaren. Den modulära uppbyggnaden gör det även möjligt att koppla samman flera Dolphin Pods för att skapa ett större avgränsat arbetsområde.
Dolphin Laser Blocking Curtains
Kapslingen använder Lasermets svarta Dolphin Laser Blocking Curtain-material. Gardinmaterialet är certifierat enligt EN 12254 – Screens for Laser Working Places.
Skyddsnivåerna och PEL-värdena nedan avser Dolphin-gardinmaterialet.
Skyddsnivåer
| Våglängdsområde | Skyddsnivå |
|---|---|
| 180–315 nm | D AB8 + IR AB3 + M AB5Y |
| 315–1050 nm | D AB6 + IR AB7 + M AB7Y |
| 1050–1400 nm | D AB5 + IR AB7 + M AB7Y |
| 1400–25000 nm | DI AB3 + R AB3Y |
PEL-värden för gardinmaterialet
| Bestrålad yta | PEL (T3) 10 s | PEL (T2) 100 s |
|---|---|---|
| 4 mm² | 3,9 MW/m² | 2,2 MW/m² |
| 2000 mm² | 0,62 MW/m² | 0,35 MW/m² |
Kan utrustas med Interlock®
Dolphin Laser Safety Curtain Pod kan kompletteras med Lasermets Interlock®-system. Lösningen kan då utrustas med säkerhetsbrytare vid ingången, LED-varningsskylt och nödstopp kopplade till en Lasermet Interlock® Controller.
När ingången är öppen eller inte säkrad kan interlocksystemet användas för att förhindra laserdrift, samtidigt som LED-skylten visar laserstatus.
Olika systemkonfigurationer
Dolphin Pod finns från en grundläggande gardinkapsling utan interlock till mer kompletta konfigurationer med integrerat Interlock®-system. Det finns även lösningar där Lasermets ALF Laser Welding Helmet integreras i säkerhetssystemet.
För handhållen lasersvetsning
Dolphin Laser Safety Curtain Pod är framför allt utvecklad för handhållen lasersvetsning där man behöver skapa ett avgränsat laserarbetsområde utan att installera en permanent laserskyddscell.
Den modulära konstruktionen gör lösningen intressant för exempelvis produktionsmiljöer, verkstäder, utvecklingsmiljöer och andra verksamheter där behovet av laserarbetsyta kan förändras över tid.
Kontakta LMI AB om Dolphin Laser Safety Curtain Pod
LMI AB hjälper er att bedöma vilken kapsling och säkerhetsutrustning som passar den aktuella laserinstallationen. Kontakta oss för rådgivning om Dolphin Laser Safety Curtain Pod, interlocksystem och övriga lasersäkerhetsprodukter.
