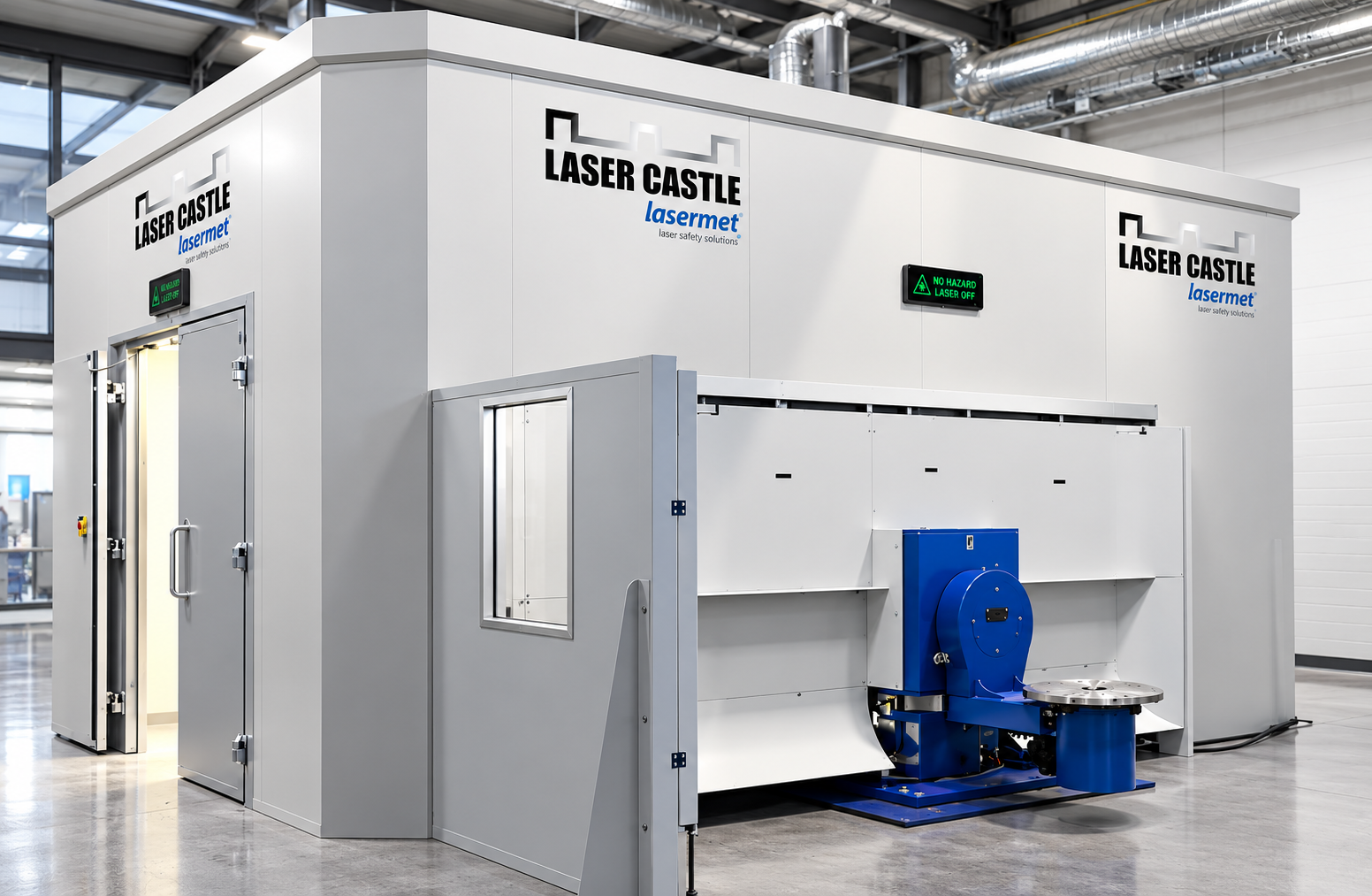

Laser Castle – modulär lasersäkerhetscell för högeffektslaser
Laser Castle® från Lasermet är en modulär, panelbyggd lasersäkerhetscell utvecklad för industriella applikationer med högeffektslaser. Cellen skapar en avgränsad Class 1-miljö runt laserprocessen genom att absorbera laserenergin i specialkonstruerade vägg- och takpaneler.
Laser Castle är avsedd för Class 4-lasrar och kan anpassas efter både laserprocessen och produktionsmiljön. Konstruktionen lämpar sig bland annat för robotiserad lasersvetsning och andra automatiserade laserprocesser där en permanent eller semipermanent skyddad arbetszon behövs.
Modulär konstruktion
Laser Castle byggs upp av sammanfogade laserblockerande paneler. Konstruktionen kan levereras med eller utan tak beroende på applikation och säkerhetskrav.
Den modulära uppbyggnaden gör det möjligt att anpassa cellens storlek och utformning efter installationen. Standardpanelerna gör det också möjligt att senare bygga om cellen, göra den större eller mindre eller flytta den till en annan plats.
- Modulär panelkonstruktion
- Class 1-kapsling för Class 4-lasrar
- Kan levereras med eller utan tak
- Anpassningsbar storlek och layout
- Kan demonteras, flyttas och återmonteras
För högeffektslaser
Laser Castle är konstruerad för industriella högeffektslasrar. Lasermet anger exempelvis robotiserad lasersvetsning med 4 kW laser som en typisk applikation, men systemet kan även dimensioneras för högre effekter såsom 10 kW och 20 kW.
Vilken konstruktion och skyddsnivå som krävs bestäms alltid utifrån den aktuella lasern, processen och installationen.

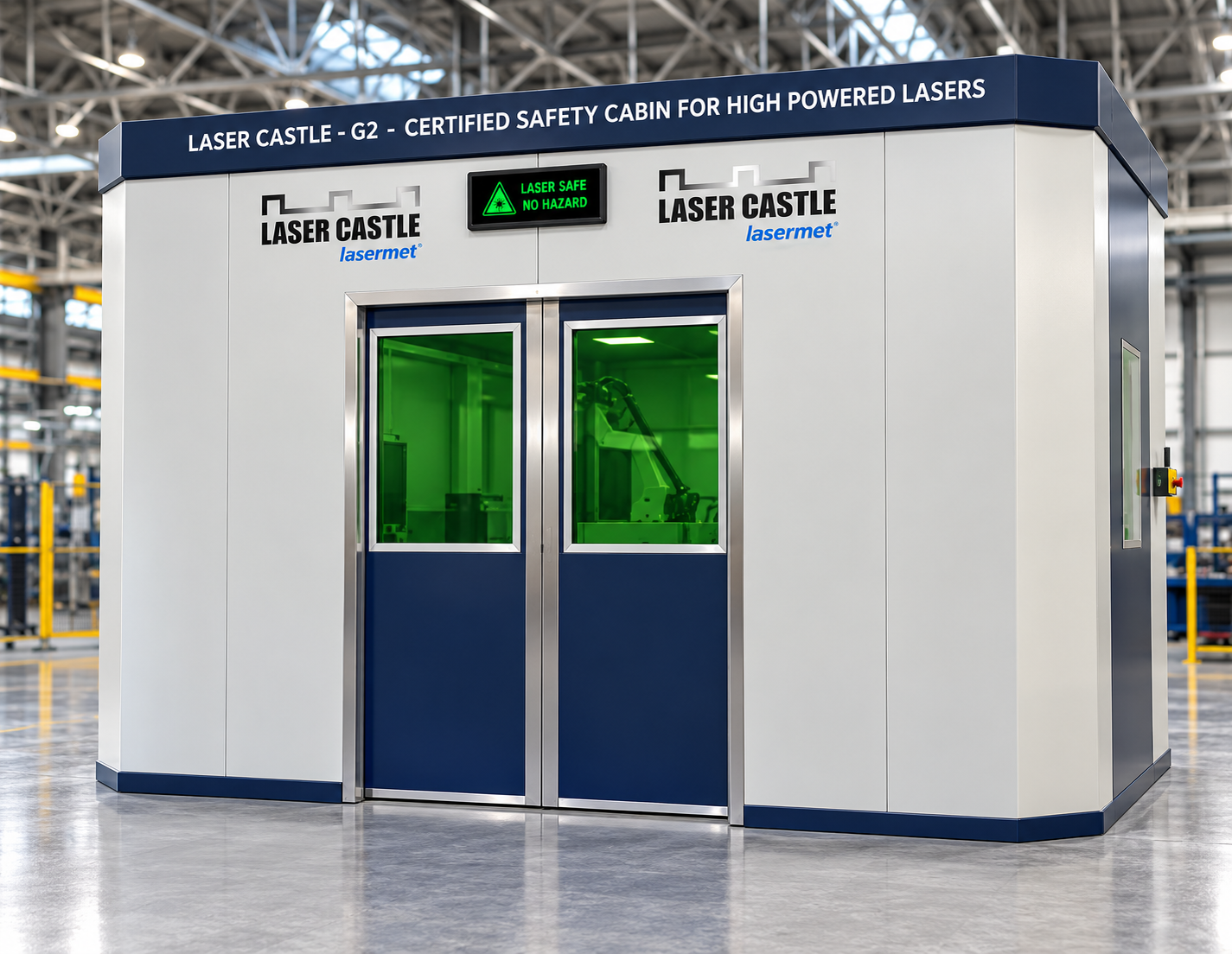

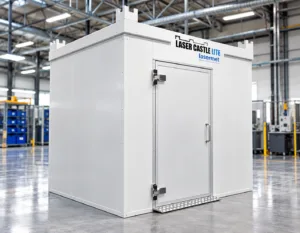

Dörrar och åtkomst
Laser Castle kan utrustas med olika typer av dörrar för att kombinera säker åtkomst med produktionskraven.
Tillgängliga lösningar omfattar bland annat:
- persondörrar
- skjutdörrar
- dubbeldörrar
- rullportar
- vertikalt öppnande guillotindörrar
Dörrarna tillverkas av laserblockerande paneler och kan integreras med cellens säkerhets- och interlocksystem.

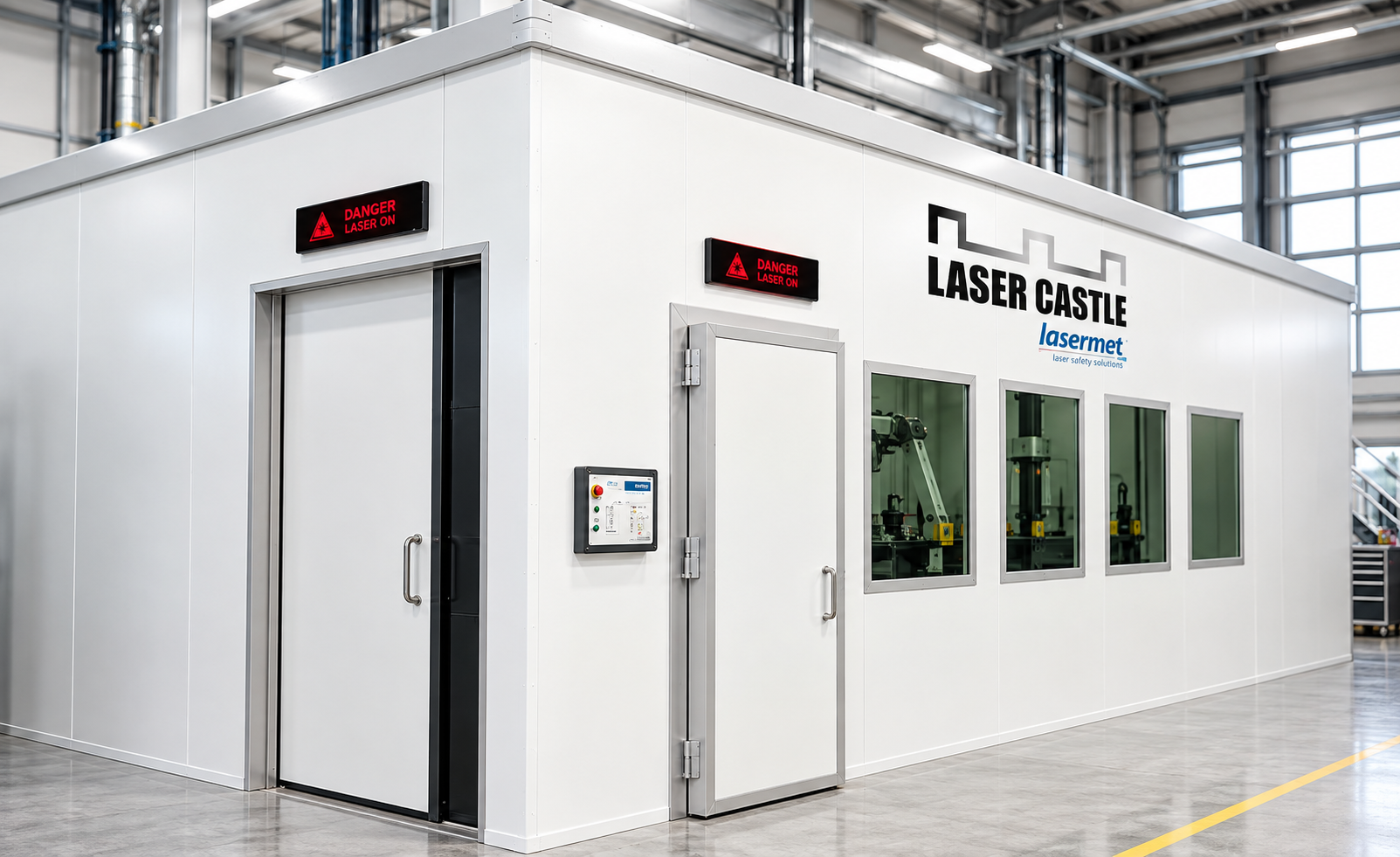

Laserskyddsfönster
För processer där operatören behöver kunna övervaka arbetet inne i cellen kan Laser Castle utrustas med laserskyddsfönster i väggar eller dörrar.
Alternativen omfattar både passiva laserblockerande filterfönster och aktiva interlockövervakade fönster.
Interlocksystem och varningssystem
Laser Castle kan integreras med Lasermets Laser Interlock® System. Systemet kan omfatta interlockcontroller, säkerhetsbrytare, elektromagnetiska dörrlås och LED-varningsskyltar.
En belyst varningsskylt ovanför dörren kan visa laserinstallationens status och indikera när lasern är aktiv respektive när inget laserhazard föreligger.

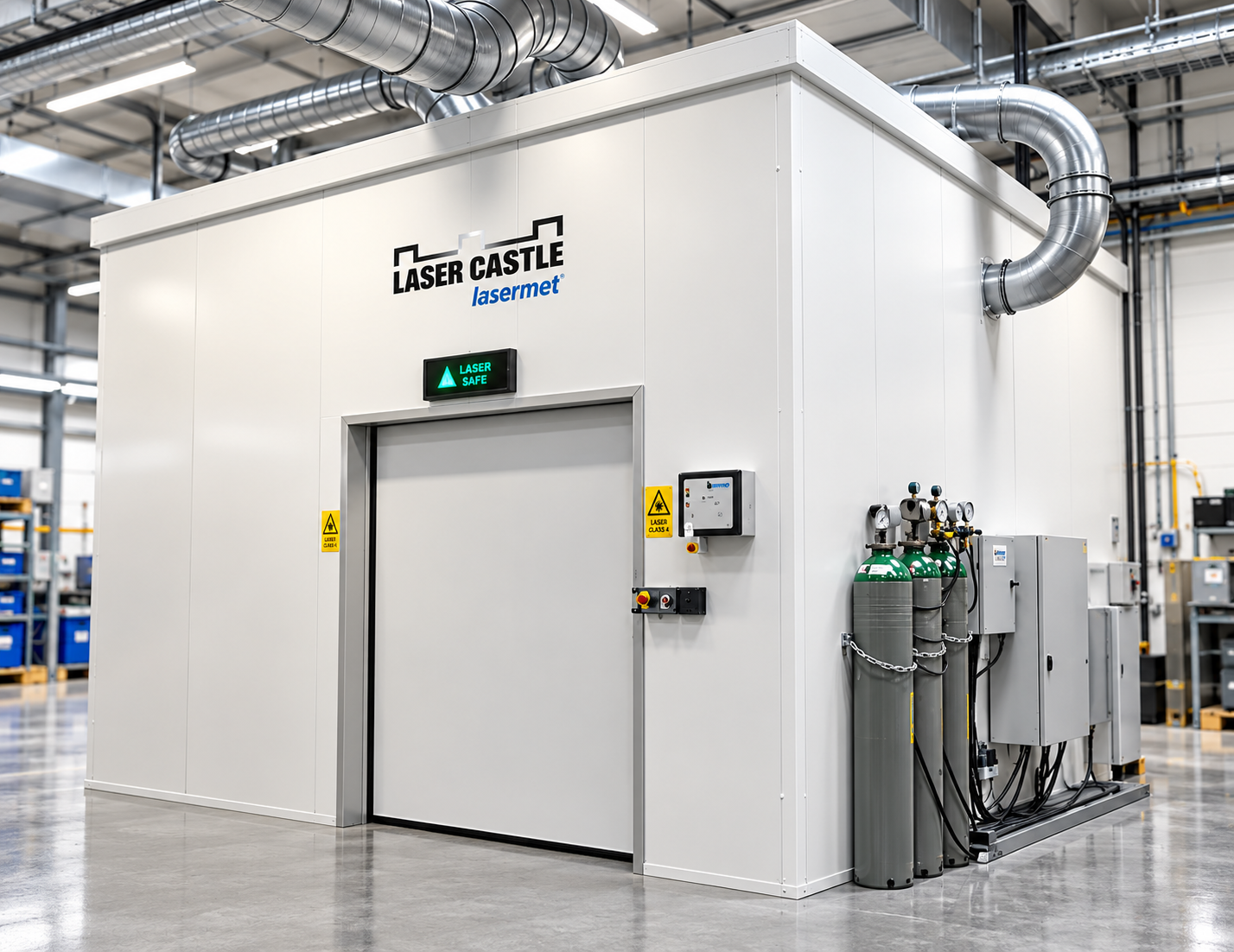

Belysning, kameraövervakning och utsug
Laser Castle kan kompletteras med ytterligare funktioner beroende på processen och produktionsmiljön.
- integrerad elektrisk installation
- invändig belysning
- HD CCTV-system för processövervakning
- anslutning för rök- och processutsug
- specialanpassade öppningar och genomföringar
- lösningar för exempelvis vridbord och annan automation
För celler med tak rekommenderas belysning för att skapa en lämplig arbets- och servicemiljö inne i kapslingen.
Passiv eller aktiv lasersäkerhetscell
Laser Castle är i grundutförandet en passiv lasersäkerhetscell där panelerna absorberar laserenergin. För applikationer där ytterligare övervakning krävs kan cellen uppgraderas med Lasermets Laser Jailer® Active Laser Guarding System.
Laser Jailer använder aktiva detektorpaneler på cellens insida för att detektera om en högeffektslaser träffar skyddsväggen. Vid en detekterad laserträff isolerar säkerhetssystemet laser safety input på mindre än 50 ms.
PEL-värden för Laser Castle-panelerna
| Paneltjocklek | Bestrålad yta | PEL (T3) 10 s | PEL (T2) 100 s |
|---|---|---|---|
| 50 mm | 4 mm² | 150 MW/m² | 87 MW/m² |
| 50 mm | 2000 mm² | 3,1 MW/m² | 1,7 MW/m² |
| 100 mm | 4 mm² | 310 MW/m² | 170 MW/m² |
| 100 mm | 2000 mm² | 5,1 MW/m² | 3,0 MW/m² |
Standarder och säkerhet
Laser Castle är testad och certifierad enligt EN IEC 60825-4 – Safety of Laser Products, Part 4: Laser Guards. Systemet är utvecklat för att skapa en säker och kontrollerad miljö runt industriella laserprocesser.
För att uppfylla tillämpliga krav enligt IEC 60825-1 kan kapslingen kombineras med ett lämpligt Laser Interlock® Control System och erforderliga varningssystem.
För industriella laserinstallationer
Laser Castle är särskilt lämplig för större och mer permanenta laserinstallationer där en robust men samtidigt modulär kapsling behövs.
Typiska applikationer omfattar exempelvis:
- robotiserad lasersvetsning
- automatiserade laserprocesser
- högeffektslasrar
- forsknings- och utvecklingsmiljöer
- produktionsceller med robotar och automation
Kontakta LMI AB om Laser Castle
LMI AB hjälper er att bedöma cellstorlek, panelutförande, dörrar, laserskyddsfönster, interlocksystem och övrig säkerhetsutrustning utifrån den aktuella laserprocessen och produktionsmiljön.
Kontakta oss för rådgivning om Laser Castle och kompletta lösningar för industriell lasersäkerhet.
