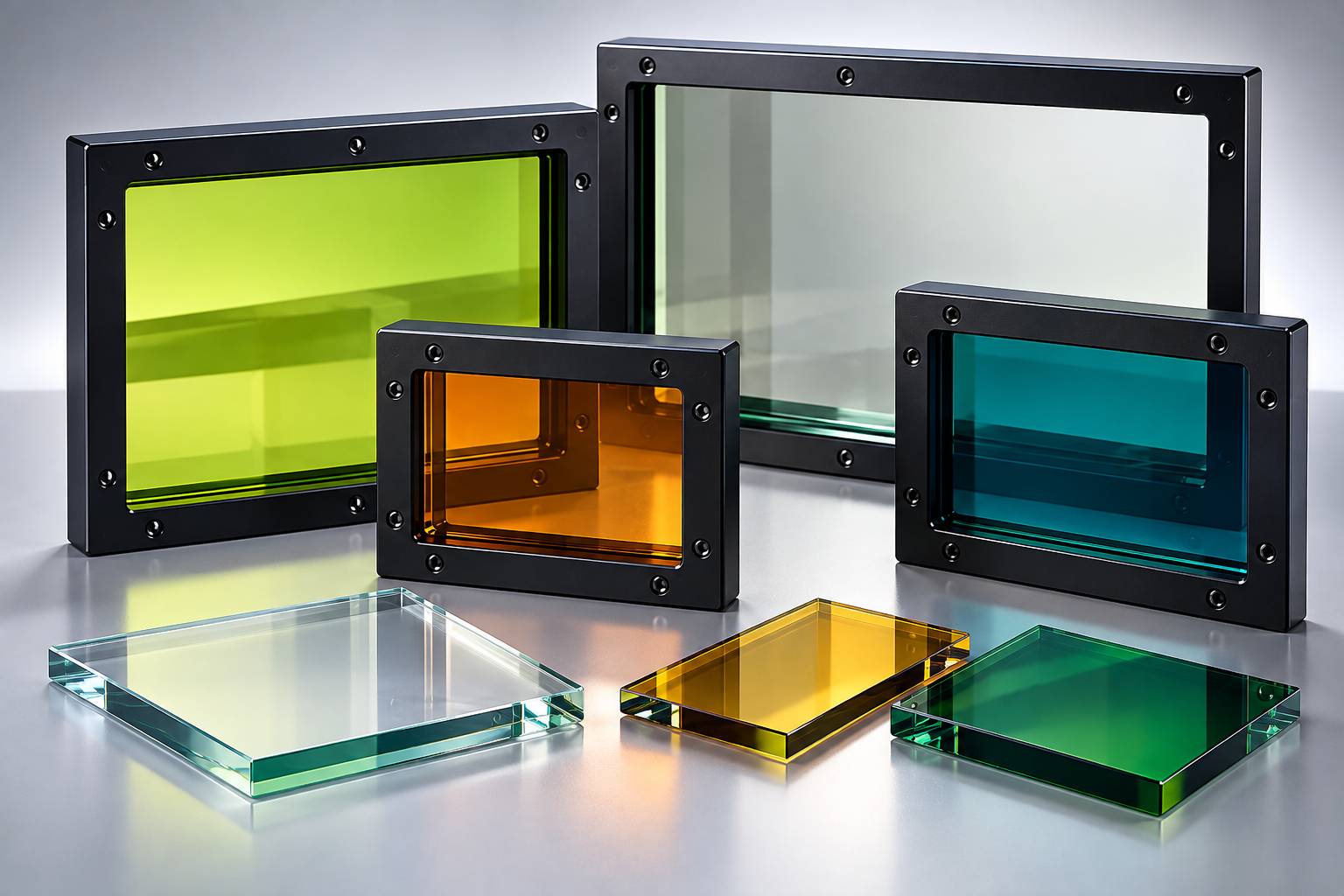

Lasermet FW-serien – laserskyddsfönster i mineralglas
Lasermet FW-serien är laserskyddsfönster i mineralglas för installationer där höga skyddsnivåer och god visuell insyn i laserprocessen är viktiga. Fönstren gör det möjligt att övervaka processen från utsidan av en kapsling eller ett skyddat laserområde samtidigt som filtret skyddar mot specificerade laservåglängder.
FW-serien omfattar flera filter för olika lasertyper och våglängdsområden. Filtren har specificerade skyddsnivåer enligt EN 207 och finns med olika färg, synligt ljusgenomsläpp (VLT) och glastjocklek.
Mineralglas för höga skyddskrav
Mineralglas lämpar sig särskilt väl för laserinstallationer där hög skyddsnivå behöver kombineras med god optisk kvalitet och möjlighet att tydligt övervaka processen.
Lasermet anger generellt högre skyddsnivåer och bättre sikt som två av mineralglasets främsta fördelar jämfört med polykarbonat. Glasfiltren är dessutom robusta och finns för ett brett spektrum av industriella lasrar.
FW-serien – filteralternativ
Rätt filter väljs utifrån den aktuella laserns våglängd, effekt och driftsätt samt den skyddsnivå som installationen kräver. FW-serien omfattar följande filteralternativ:
FW-LRG1KBA
Klart mineralglasfilter för bland annat Nd:YAG, Ho:YAG, Er:YAG och CO₂-laser. Filtret täcker flera områden från 950 nm upp till CO₂-våglängden 10600 nm och har 70 % VLT. Glastjockleken är 5–6 mm.
FW-LRG1KFA
Ljusgrått filter för Nd:YAG, Ho:YAG, Er:YAG och CO₂-laser med ett brett skyddsområde från 900 till 11500 nm. Filtret har 60 % VLT och en tjocklek på 7 mm.
FW-LRS1DAA
Klart filter med mycket hög ljustransmission för bland annat UV och KTP. Filtret omfattar flera specificerade våglängdsområden från UV till IR och har 90 % VLT. Glastjockleken är 6 mm.
FW-LRG1EBA
Orange mineralglasfilter för UV och KTP inom området 180–532 nm. Filtret har 30 % VLT och en tjocklek på 5–8 mm.
FW-LRG1KCA
Ljusgrått filter för bland annat Nd:YAG, Ho:YAG, Er:YAG och CO₂-laser. Filtret ger ett brett skydd från 900 nm upp till 25000 nm inom specificerade intervall och har 66 % VLT. Tjockleken är 7 mm.
FW-LRG1LEA
Orange filter för UV, KTP och Nd:YAG. Filtret omfattar bland annat 180–532 nm samt 1030–1100 nm och har 30 % VLT. Glastjockleken är 8–10 mm.
FW-LRG1KAA
Grönt mineralglasfilter för bland annat Ruby, nära infrarött (NIR), Nd:YAG och CO₂-laser. Filtret täcker flera specificerade våglängdsområden och har 45 % VLT. Tjockleken är 7 mm.
FW-LRG1QCA
Grönt filter för bland annat Alexandrite och Nd:YAG med skydd inom flera specificerade våglängdsområden. Filtret har 45 % VLT och en tjocklek på 4–5 mm.
Skyddsnivåer enligt EN 207
Varje filter i FW-serien har definierade skyddsnivåer för de våglängdsområden som filtret är avsett för. Skyddsmärkningen varierar beroende på våglängd och laserdrift och omfattar exempelvis D-, I-, R- och M-märkning enligt EN 207.
Det innebär att ett filter inte ska väljas enbart utifrån exempelvis färg, VLT eller generell lasertyp. Den specificerade skyddsnivån måste motsvara den aktuella laserinstallationen och dess riskbedömning.
Storlekar
Mineralglasfiltren levereras i specificerade format beroende på filtertyp. De flesta filter i FW-serien finns i A4-format, 297 × 210 mm.
FW-LRG1KBA och FW-LRG1QCA finns i formatet 200 × 100 mm. För installationer där ett betydligt större klart skyddsfönster krävs kan FW-LRS1DAA levereras i storlekar upp till 3000 × 2000 mm.
Hög ljustransmission
En viktig egenskap hos FW-serien är möjligheten att kombinera laserskydd med god insyn i processen. Beroende på filter varierar VLT från 30 till 90 %.
Det klara FW-LRS1DAA-filtret erbjuder exempelvis 90 % VLT, medan FW-LRG1KBA erbjuder 70 % och FW-LRG1KCA 66 %. Vilket filter som ger bäst kombination av skydd och synlighet avgörs alltid av den aktuella laserprocessen.
Rätt mineralglasfilter för rätt laser
Laserskyddsfönstret ska dimensioneras som en del av den kompletta skyddsbarriären runt laserprocessen. Vid val av filter behöver bland annat följande faktorer bedömas:
- laserns våglängd eller våglängdsområde
- laserklass och uteffekt
- CW- eller pulsad laser
- pulsenergi och pulslängd
- krävd skyddsnivå enligt EN 207
- önskad ljustransmission (VLT)
- fönstrets storlek och placering
- förväntad typ och nivå av laserexponering

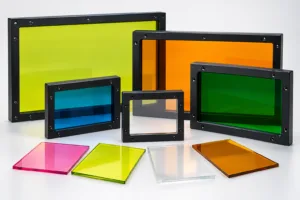

För installationer där större fönsterytor, låg vikt eller kostnadseffektivitet prioriteras kan Lasermet TT-seriens laserskyddsfönster i polykarbonat vara ett alternativ.
Kontakta LMI AB för rätt laserskyddsfönster
LMI AB hjälper er att välja rätt mineralglasfilter i Lasermet FW-serien utifrån lasertyp, våglängd, effekt, process och installationens utformning.
Kontakta oss med information om er laser och applikation så hjälper vi er att identifiera lämpligt filter, skyddsnivå och dimension för installationen.
