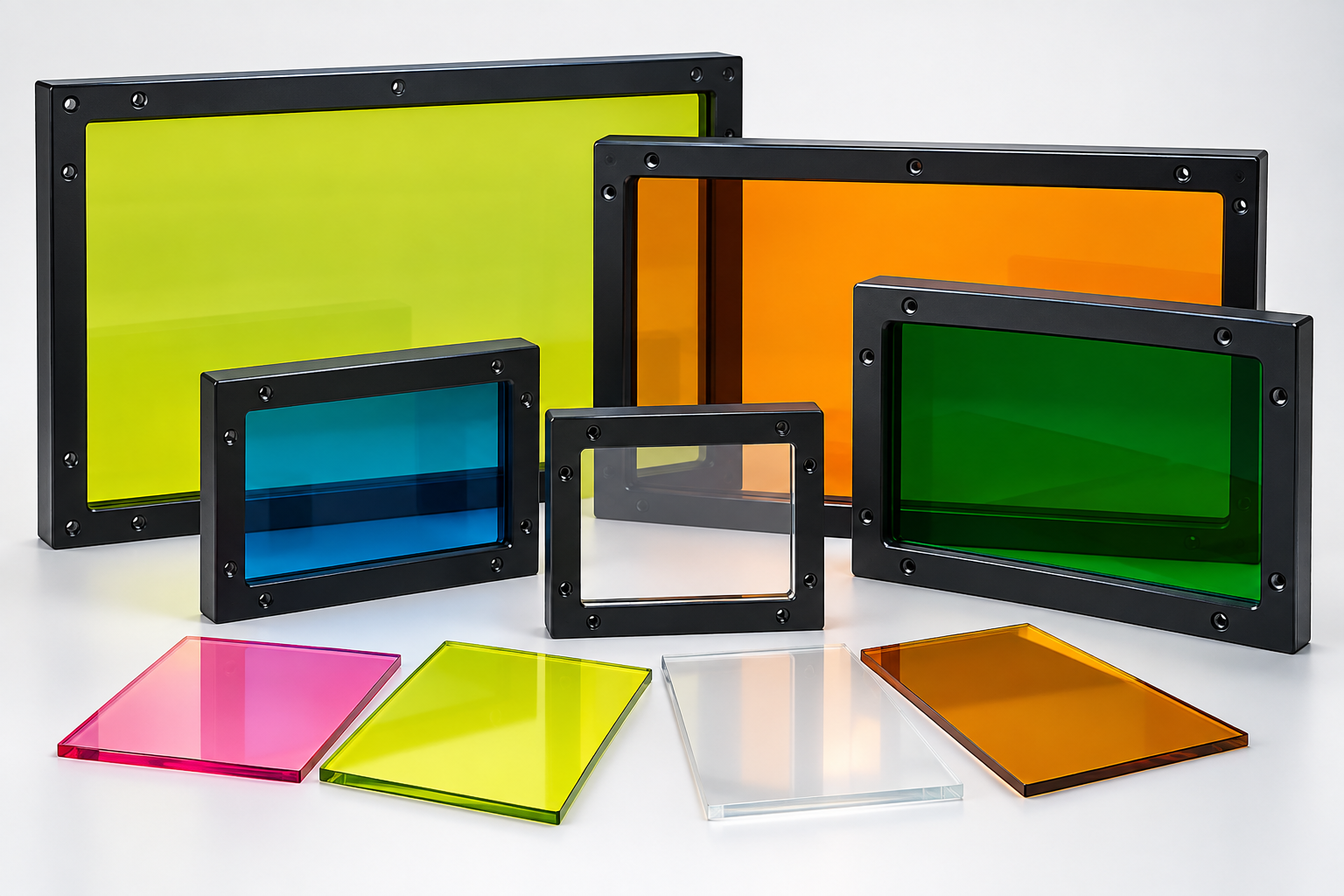

Lasermet TT-serien – laserskyddsfönster i polykarbonat
Lasermet TT-serien är laserskyddsfönster i polykarbonat för säker visuell övervakning av laserprocesser. Fönstren gör det möjligt att se in i en kapsling eller ett avskärmat laserområde samtidigt som filtret skyddar mot specificerade laservåglängder.
Polykarbonat ger en lätt och kostnadseffektiv lösning och lämpar sig särskilt väl när större fönsterytor eller kundanpassade dimensioner behövs. TT-serien omfattar flera filter med olika våglängdsområden, optisk densitet (OD), färg och synligt ljusgenomsläpp (VLT).
Laserskydd med bibehållen insyn
Ett laserskyddsfönster gör det möjligt att övervaka laserprocessen utan att öppna kapslingen eller gå in i det kontrollerade laserområdet. Fönstret kan därmed integreras som en del av skyddsbarriären runt laserprocessen.
TT-serien innehåller filter för ett brett spektrum av lasertyper och våglängder, bland annat UV, Nd:YAG, nära infrarött (NIR), KTP, Argon Ion, Alexandrite, HeNe, röda diodlasrar och CO₂-laser.
TT-serien – filteralternativ
Rätt filter väljs efter den aktuella laserns egenskaper. Filteralternativen skiljer sig i våglängdsområde, optisk densitet, färg, ljustransmission och tjocklek.
TT-F-A
Klart polykarbonatfilter för UV och CO₂-laser. Filtret har mycket hög synlig ljustransmission med 90 % VLT och en tjocklek på 4,75 mm.
TT-F-B
Orange filter för bland annat Argon Ion och KTP. Filtret har 41 % VLT och en tjocklek på 3,6 mm.
TT-F-C
Blått filter för bland annat Ruby, HeNe och röda diodlasrar. Filtret har 63 % VLT och en tjocklek på 3,6 mm.
TT-F-D
Grönt filter för Nd:YAG och nära infrarött (NIR). Filtret omfattar bland annat skydd vid 1064 nm och har 40 % VLT. Tjockleken är 3,6 mm.
TT-F-E
Brunt filter med ett bredare skyddsområde för bland annat Nd:YAG, NIR, KTP och Argon Ion. Filtret har 16,5 % VLT och en tjocklek på 3,6 mm.
TT-F-F
Rosa filter för Alexandrite-laser inom specificerade våglängdsområden. Filtret har 25 % VLT och en tjocklek på 3,6 mm.
TT-F-G
Gulgrönt filter för Nd:YAG. Filtret erbjuder hög ljustransmission med 65 % VLT och har en tjocklek på 3,2 mm.
TT-F-H
Filter för Nd:YAG och nära infrarött med 42 % VLT. Tjockleken är 3,8 mm.
TT-F-I
Grönt filter med ett brett spektralt användningsområde för bland annat UV, He:Cd, NIR, Nd:YAG och telekomvåglängder. Filtret har 25 % VLT och en tjocklek på 3,6 mm.
Standardstorlekar
Lasermets TT-filter finns i flera standardformat:
- 610 × 915 mm
- 610 × 610 mm
- 210 × 297 mm (A4)
- 100 × 200 mm
Kundanpassade laserskyddsfönster
Polykarbonatfiltren kan även levereras i kundanpassade dimensioner upp till den största tillgängliga filterstorleken, normalt 915 × 610 mm.
Lasermet kan dessutom bearbeta filtren efter konstruktionsritning så att de levereras färdiga för integration i maskiner, kapslingar och andra laserskyddslösningar. Detta är särskilt användbart vid återkommande behov eller när flera identiska fönster ska tillverkas.
Rätt filter för rätt laser
Färg eller transparens är inte tillräckligt för att avgöra om ett laserskyddsfönster ger rätt skydd. Filtervalet måste baseras på den aktuella laserinstallationen och dess riskbedömning.
Vid val av laserskyddsfönster behöver bland annat följande faktorer bedömas:
- laserns våglängd eller våglängdsområde
- laserklass och uteffekt
- CW- eller pulsad laser
- pulsenergi och pulslängd
- krävd optisk densitet och skyddsnivå
- önskad ljustransmission (VLT)
- fönstrets storlek och placering
- förväntad typ och nivå av laserexponering

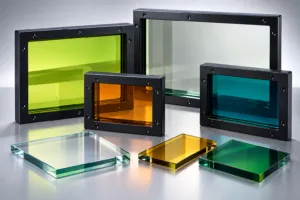

Polykarbonatfönster är särskilt användbara där låg vikt, stora dimensioner och kostnadseffektivitet prioriteras. För applikationer med högre krav på skyddsnivå och optisk transmission kan ett laserskyddsfönster i mineralglas vara ett bättre alternativ.
Kontakta LMI AB för rätt laserskyddsfönster
LMI AB hjälper er att välja rätt filter i Lasermet TT-serien utifrån lasertyp, våglängd, effekt, process och installationens utformning.
Kontakta oss med information om er laser och applikation så hjälper vi er att identifiera lämpligt filter, skyddsnivå och dimension för installationen.
