LMI HHX1 – portabel lasermärkning för stora komponenter

LMI HHX1 är en portabel lasermärkningslösning utvecklad av LMI för märkning av stora, tunga och svårflyttade komponenter. Systemet bygger på TYKMA Electrox LaserGear QUBE och gör det möjligt att föra laserhuvudet till arbetsstycket istället för att flytta produkten till en traditionell märkningsstation.

Portabel lasermärkning för industrin

LMI HHX1 är utvecklad för situationer där komponenten är större eller mer svårhanterlig än själva märkningen.

Istället för att lyfta eller transportera arbetsstycket till en stationär lasermärkningsmaskin förs laserhuvudet fram till den plats där märkningen ska utföras.

Det gör HHX1 särskilt intressant för större maskinkomponenter, verktyg, fixturer, svetsade konstruktioner och andra produkter som är opraktiska att placera i en konventionell arbetsstation.

Systemet är en LMI-anpassning av TYKMA Electrox LaserGear QUBE, en kompakt MOPA-fiberlaser utvecklad för öppen Class 4-märkning och integration.

Flytta lasern – inte komponenten

Grundprincipen bakom HHX1 är enkel:

Lasern flyttas till arbetsstycket istället för att arbetsstycket flyttas till lasern.

Det kan ge stora praktiska fördelar när produkten är tung, lång, otymplig eller redan monterad i en större konstruktion.

Operatören placerar laserhuvudet vid märkpositionen och kan därmed utföra permanent märkning direkt på komponenten.

Det minskar behovet av kranar, lyftutrustning och annan materialhantering enbart för att genomföra ett märkningsmoment.

Bygger på TYKMA Electrox LaserGear QUBE

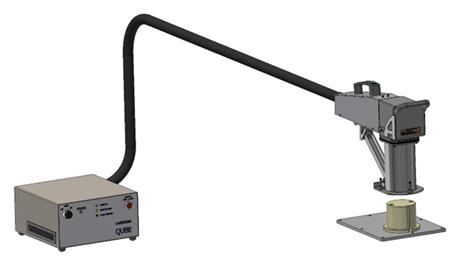

HHX1 bygger på LaserGear QUBE, TYKMA Electrox kompakta integrationslaser.

QUBE är ett Class 4-system med MOPA-fiberlaser och är utvecklat för både öppen märkning och integration i produktionsutrustning.

Den aktuella QUBE-plattformen finns med 20 eller 60 W MOPA-fiberlaser och kan användas med flera olika optiker beroende på önskat märkfält.

LMI har anpassat grundsystemet för att skapa en mer portabel lösning där laserhuvudet kan användas direkt vid stora arbetsstycken.

MOPA-fiberlaser för permanent märkning

MOPA-fiberlaser är en mycket flexibel teknik för industriell produktmärkning.

Den lämpar sig särskilt väl för metaller och många tekniska plaster och kan användas för exempelvis:

• Serienummer
• Artikelnummer
• Data Matrix-koder
• QR-koder
• Streckkoder
• Logotyper
• Text och produktinformation
• UID- och spårbarhetsmärkning

MOPA-tekniken ger dessutom möjlighet att anpassa pulslängden efter material och önskat resultat.

Det exakta märkresultatet påverkas av material, ytbehandling, optik och valda laserparametrar.

Märkning av metall och tekniska plaster

Med rätt konfiguration kan HHX1 användas för många vanliga industriella material, exempelvis:

• Rostfritt stål
• Stål
• Aluminium
• Anodiserad aluminium
• Titan
• Mässing och andra metaller
• Hårdmetall
• Många tekniska plaster
• Lackerade och ytbehandlade komponenter

LaserGear QUBE MOPA-fiberteknik är utvecklad för märkning av metaller, de flesta märkningsbara plaster, hårdmetall, anodiserad aluminium samt målade och belagda material.

LMI hjälper dig att provmärka materialet och ta fram lämpliga parametrar för applikationen.

Focus Finder för snabb inställning

LaserGear QUBE är utrustad med Focus Finder, där två röda laserpunkter används för att hitta rätt arbetsavstånd.

När punkterna sammanfaller på arbetsstyckets yta är laserhuvudet positionerat vid rätt fokus.

Det är särskilt praktiskt för en portabel lösning som HHX1 där laserhuvudet flyttas mellan olika produkter och märkpositioner.

Rätt fokus är avgörande för att uppnå jämn och repeterbar märkkvalitet.

Flera märkfält beroende på optik

QUBE-plattformen kan användas med flera olika F-Theta-linser.

Standardoptiken ger ett märkfält på cirka 100 × 100 mm, medan tillvalsoptik ger större märkfält upp till cirka 260 × 260 mm.

Ett större märkfält ger möjlighet att täcka en större yta utan att flytta laserhuvudet, medan mindre optik normalt ger högre energitäthet och bättre detaljrikedom.

Vilken optik som är rätt beror därför på märkningens storlek, material och krav på upplösning.

Idealisk för stora och tunga komponenter

HHX1 är särskilt intressant när en liten märkning ska placeras på ett mycket stort arbetsstycke.

Typiska exempel kan vara:

• Stora maskinkomponenter
• Svetsade konstruktioner
• Maskinstativ
• Verktyg och formar
• Fixturer och jiggar
• Stora plåtdetaljer
• Fordonskomponenter
• Axlar och andra maskindelar
• Produktionsutrustning
• Komponenter som redan är monterade

I sådana situationer kan det vara betydligt enklare att flytta laserhuvudet än att flytta hela produkten.

Spårbarhetsmärkning direkt på produkten

HHX1 kan användas för att skapa permanent identifiering direkt på arbetsstycket.

Det kan exempelvis vara:

• Serienummer
• Artikelnummer
• Produktionsdatum
• Batchnummer
• Data Matrix-koder
• QR-koder
• UID-information
• Inspektionsdata
• Underhållsinformation

Eftersom informationen skapas direkt på materialets yta behövs normalt inga etiketter eller tryckta märkbrickor för själva märkningen.

Variabel information kan hanteras digitalt från märkningsprogramvaran.

Lämplig för verktyg, formar och fixturer

Stora produktionsverktyg och fixturer kan vara särskilt besvärliga att flytta enbart för märkning.

Med HHX1 kan identifieringen istället utföras där objektet redan befinner sig.

Det kan vara användbart för exempelvis verktygsnummer, revisionsinformation, kalibreringsdata och underhållsinformation.

Permanent märkning direkt på verktyget minskar dessutom risken att information försvinner när lösa etiketter eller skyltar skadas.

Digital märkdata och USB-anslutning

LaserGear QUBE ansluts till en Windows-PC via USB och styrs med TYKMA Electrox märkningsprogramvara.

Operatören kan skapa text, grafik, serienummer, streckkoder och 2D-koder digitalt.

Programvaran kan även hantera automatisk serialisering och datumkodning.

Det gör HHX1 användbar både för fasta märkningar och för produktionsflöden där informationen förändras mellan olika komponenter.

Möjlighet till integration och I/O

Eftersom HHX1 bygger på en integrationslaser finns även möjligheter att använda systemets I/O-gränssnitt.

QUBE har anslutningar för bland annat digital I/O, hardware interlock och styrning av externa funktioner.

Det innebär att grundsystemet vid behov kan användas som del i en mer automatiserad lösning.

För en kundspecifik applikation kan LMI hjälpa till att bedöma hur lasern bäst integreras med fixturer, säkerhetssystem eller annan produktionsutrustning.

Viktigt om lasersäkerhet

HHX1 skiljer sig säkerhetsmässigt från exempelvis Mobil-Mark och TYKMA Lase-N-Go.

LaserGear QUBE är i grunden ett Class 4-lasersystem avsett för öppen användning eller integration i en korrekt utformad lasersäker lösning.

Det innebär att installation och användning kräver en genomtänkt lasersäkerhetslösning.

Beroende på applikationen kan detta innebära exempelvis:

• Laserskyddsglasögon
• Avskärmning av arbetsområdet
• Förreglingar
• Kontrollerat säkerhetsområde
• Riskbedömning
• Anpassade arbetsrutiner

LMI hjälper till att utvärdera lasersäkerheten och ta fram en lösning anpassad till den aktuella användningen.

HHX1 eller Mobil-Mark?

Båda systemen gör det möjligt att föra lasern till en stor eller svårflyttad komponent, men säkerhetskoncepten är olika.

LMI HHX1 bygger på LaserGear QUBE och är en flexibel Class 4-lösning där arbetsmiljön och säkerhetsområdet anpassas efter applikationen.

Mobil-Mark använder istället ett handhållet laserhuvud med en anpassningsbar säkerhets- och tätningsenhet mot arbetsstycket för Class 1-drift vid korrekt konfiguration.

HHX1 kan därför vara intressant när öppen tillgång, enkel laserpositionering och hög flexibilitet prioriteras, medan Mobil-Mark kan vara ett bättre alternativ när ett lokalt Class 1-koncept mot komponenten är möjligt och önskvärt.

LMI hjälper till att avgöra vilket säkerhets- och systemkoncept som passar bäst.

HHX1 eller TYKMA Lase-N-Go?

TYKMA Electrox Lase-N-Go är ytterligare ett alternativ för mobil märkning.

Lase-N-Go är utvecklad som ett handhållet Class 1-system där särskilda munstycken sluter mot arbetsstycket.

HHX1 använder istället den öppna QUBE-plattformen och ger därmed en annan typ av flexibilitet, men kräver Class 4-säkerhetsåtgärder.

Vilken lösning som är mest lämplig beror på komponentgeometri, märkposition, arbetsmiljö, säkerhetskrav och produktionens arbetssätt.

När är HHX1 rätt lösning?

HHX1 är särskilt intressant när:

• Arbetsstycket är för stort för en vanlig arbetsstation
• Komponenten är tung eller svår att flytta
• Märkpositionen behöver kunna varieras
• Ett öppet Class 4-system är praktiskt möjligt
• Hög flexibilitet är viktigare än en fast arbetsstation
• Samma laser behöver användas på flera typer av komponenter

För återkommande serieproduktion av mindre produkter kan en sluten stationär maskin däremot ofta ge ett enklare arbetsflöde.

Skicka en bild eller ritning på komponenten

För en portabel märkningslösning behöver både komponentens geometri och arbetsmiljön utvärderas.

Skicka gärna en bild, ritning eller komponent till oss så hjälper vi dig att bedöma applikationen.

Vi kan utvärdera material, märkposition, optik, arbetsavstånd, märktid och vilken lasersäkerhetslösning som behövs.

Vid behov kan vi även genomföra provmärkning för att verifiera resultatet innan systemet konfigureras.

Kontakta LMI

Vill du veta mer om LMI HHX1 eller diskutera portabel lasermärkning av stora och svårflyttade komponenter?

Kontakta oss så hjälper vi dig att ta fram rätt lösning utifrån material, komponentgeometri, märkbehov och lasersäkerhet.

*HHX1 är en LMI-anpassad lösning baserad på LaserGear QUBE. Tillgänglig lasereffekt, optik och systemkonfiguration bör bekräftas av LMI för den aktuella leveransen.
