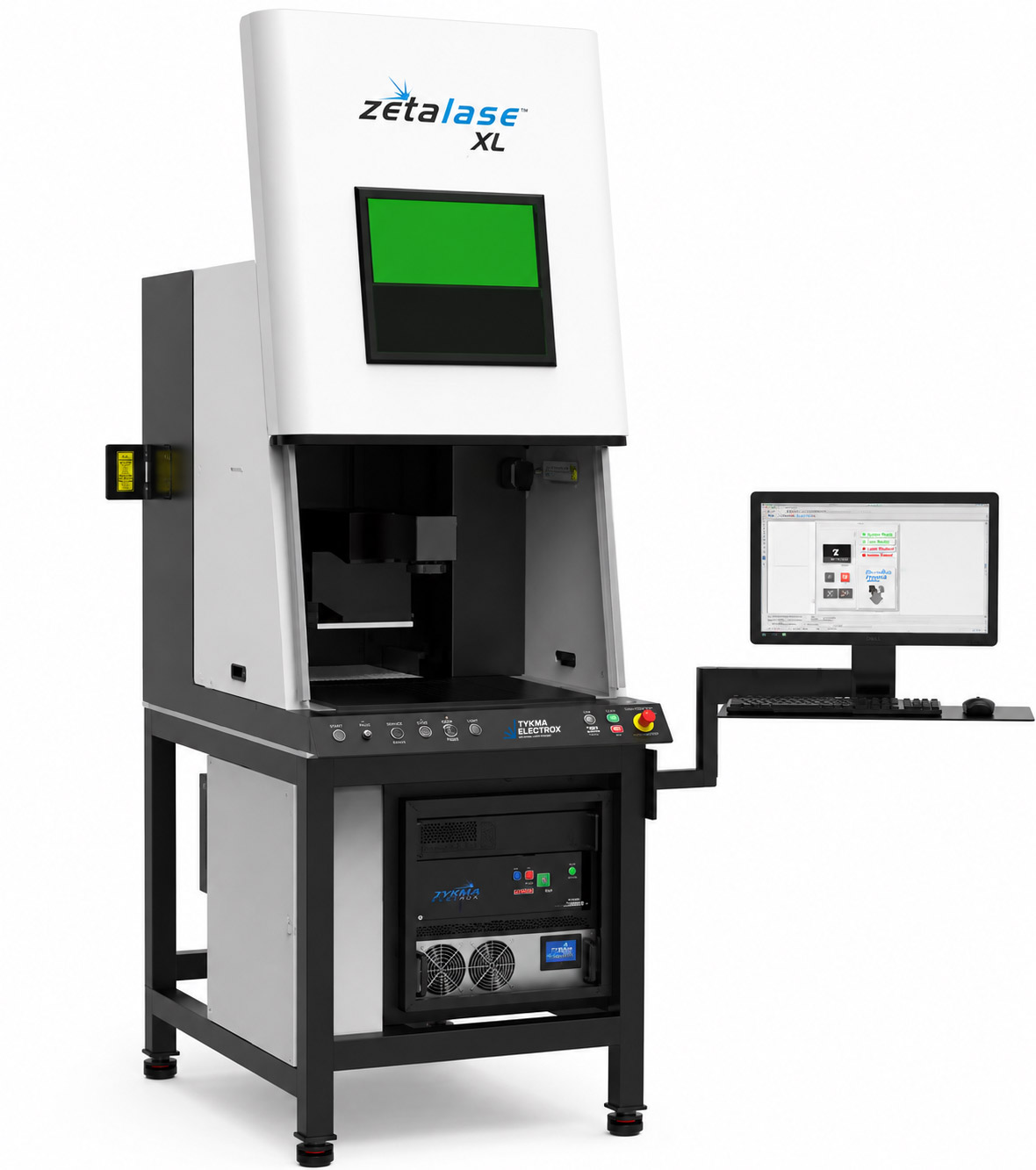

Zetalase XL UV 3D

Avancerad UV-lasermärkning med dynamisk 3D-fokusering

Zetalase™ XL UV från TYKMA Electrox är ett kraftfullt, golvstående UV-lasersystem för permanent märkning av värmekänsliga material och avancerade komponenter. Med 3D-uppgradering kombineras en 10 W UV-laser på 355 nm med dynamisk fokusering över ett område på 40 mm, vilket möjliggör exakt märkning även på komplexa och nivåskillda ytor.

Systemet har ett stort arbetsutrymme och lämpar sig både för större komponenter och för samtidig bearbetning av flera detaljer i fixtur eller tråg. Zetalase XL UV är konstruerad för industriell produktion och kan konfigureras med bland annat 3D-fokusering, linjär Y-axel och rotationsenheter.

355 nm UV-laser – märkning med minimal värmepåverkan

Zetalase XL UV använder en 10 W DPSS UV-laser med våglängden 355 nm. UV-laserns korta våglängd gör det möjligt att bearbeta material med mycket liten värmetillförsel till omgivningen.

Den så kallade cold marking-processen är särskilt användbar för material och komponenter där värmepåverkan måste begränsas för att uppnå ett bra märkningsresultat.

Typiska applikationer är bland annat:

• plast och polymerer
• polyeten
• silikon
• medicintekniska komponenter
• elektronik och elektroniska chip
• glas
• komponenter som kräver mycket fina och kontrastrika märkningar.

UV-tekniken gör systemet särskilt intressant för krävande applikationer där konventionell lasermärkning riskerar att ge oönskad termisk påverkan.

Dynamisk 3D-fokusering

Med 3D Laser Upgrade får Zetalase XL UV ett dynamiskt fokusområde på 40 mm i Z-led.

Till skillnad från traditionell 2D-märkning kan fokuspositionen då förändras dynamiskt under märkningsprocessen. Det gör tekniken lämplig för komponenter med varierande höjd och komplexa tredimensionella geometrier.

3D-funktionen ger nya möjligheter för märkning på exempelvis:

• välvda ytor
• lutande ytor
• komponenter med nivåskillnader
• oregelbundna geometrier
• detaljer där märkningen sträcker sig över olika höjder.

Det dynamiska fokussystemet gör det möjligt att bibehålla hög märkvalitet även när komponentens yta inte ligger i ett enda plan.

Stort arbetsområde och hög flexibilitet

Zetalase XL UV är konstruerad som ett fullstort golvstående system med ett generöst arbetsutrymme. Maximalt detaljmått är 609 × 762 mm, alternativt upp till 1 066 × 382 mm när öppningen i skiljeväggen används.

Standardoptiken ger ett märkområde på 100 × 100 mm, men systemet kan utrustas med alternativa F-Theta-linser för märkområden upp till 260 × 260 mm.

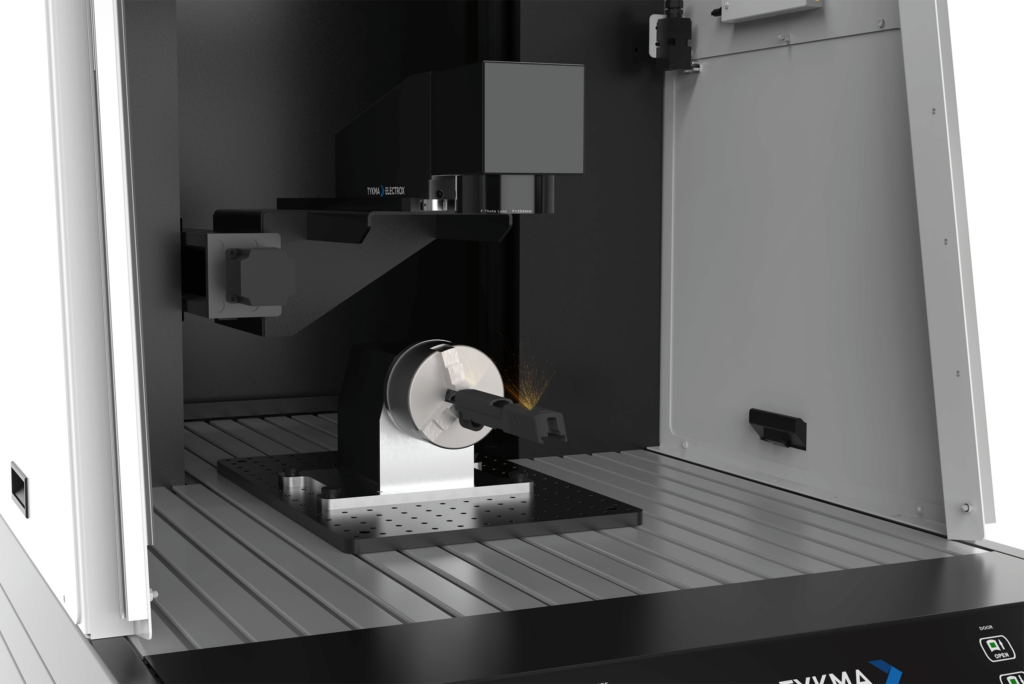

Som tillval finns även en linjär Y-axel (gantry) för applikationer där ett ännu större sammanhängande bearbetningsområde krävs samt rotationsenheter för märkning runt cylindriska komponenter.

Utvecklad för industriell produktion

Zetalase XL UV är ett komplett laserklass 1-system med en vertikal pneumatisk säkerhetslucka. Luckan öppnas och stängs automatiskt mellan märkningscyklerna, vilket ger god ergonomi och korta hanteringstider vid repetitiv produktion.

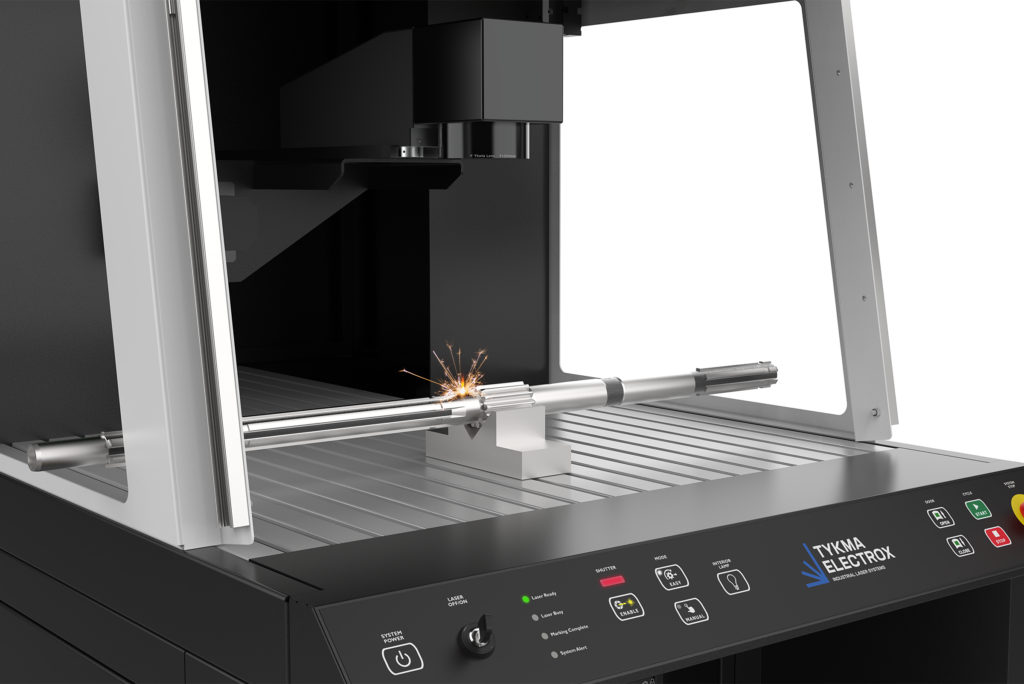

Systemet kan även användas i laserklass 4-läge för bearbetning av större eller längre komponenter. Detta sker med särskild service-/override-nyckel tillsammans med erforderliga säkerhetsåtgärder.

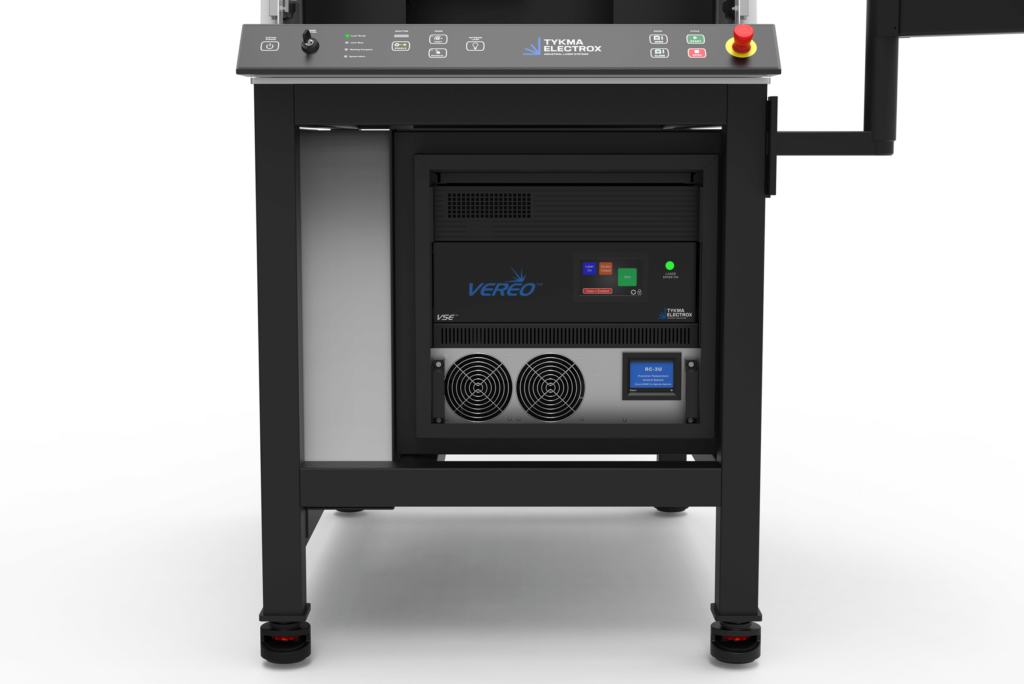

I maskinens underrede finns laserstyrning, industriell vattenkylare, PC och elskåp integrerade i en gemensam konstruktion.

Minilase Pro – kraftfull programvara för lasermärkning

Zetalase XL UV kan användas med Minilase™ Pro, TYKMA Electrox 64-bitars programvara för konstruktion och hantering av märkningsjobb.

Programvaran stöder bland annat:

• text
• streckkoder
• 2D-koder
• DXF
• AI
• PLT
• BMP
• JPEG
• automatisk datumkodning
• serialisering
• CAD-funktioner
• materialbibliotek med förkonfigurerade laserparametrar
• styrning av rotationsenhet för 360° märkning.

Det gör det möjligt att skapa allt från enkla produktmärkningar till avancerade system för unik identifiering och spårbarhet.

Icon Interface för integration och automation

För mer avancerade produktionsmiljöer erbjuder Icon Interface funktioner för kommunikation och integration med överordnade system.

Det omfattar bland annat TCP/IP-kommunikation, SQL Server-anslutning, PLC-interface, nätverksbaserad datahämtning och inmatning via streckkodsläsare. Systemet kan även hantera operatörsbehörigheter, lösenordsskydd samt fotografiska instruktioner för fixturering och detaljhantering.

Laserspecifikationer

Standardoptik

Alternativa F-Theta-linser

Systemspecifikationer

Viktiga egenskaper

• 10 W DPSS UV-laser, 355 nm
• Slutet vattenkylningssystem
• Programmerbar fokushöjd
• 3D-uppgradering med 40 mm dynamiskt fokusområde
• Laserklass 1-kapsling
• Möjlighet till laserklass 4-drift
• Automatisk pneumatisk säkerhetslucka
• Integrerad Windows 11 Pro-PC
• Stort arbetsutrymme
• Flera alternativa F-Theta-linser
• Y-axel som tillval
• Rotationsenheter som tillval
• Möjlighet till 360° märkning
• Förberedd för avancerad integration och automation.

Zetalase XL UV 3D från LMI

LMI erbjuder TYKMA Electrox Zetalase XL UV för avancerad industriell lasermärkning. Med 3D-uppgraderingen blir systemet en särskilt intressant lösning för komponenter där UV-laserns låga värmepåverkan behöver kombineras med märkning på komplexa tredimensionella ytor.

Systemets konfiguration, optik, fixturering och automationsgrad kan anpassas efter material, komponentgeometri och produktionskrav.

Kontakta oss för att diskutera din applikation eller för provmärkning av dina komponenter.
